電路圖的記憶方法(看電路圖的竅門)
1.看電路圖 的竅門
1.理論知識積累。萬丈高樓平地起，電工看電路圖是需要一定的知識積累的，例如：單相電和交流電，電路的基本原理，電流的方向，電壓的計算，額定功率的定義等等，這些基礎的電工理論知識都需要積累，因為這是基礎的基礎。
2.掌握了一定的理論知識，還必須要弄清楚電路的元器件組成和作用。一般而言，電路圖都是由熱繼電器，保險，交流接觸器，按鈕開關，時間繼電器，行程開關等等元器件構成，要首先認識這些元器件，明白元器件在電路中的作用。例如：熱繼電器在電路中主要起到過載保護作用，熔斷器主要起到短路保護作用。交流接觸器起到小電流控制大電流，間接控制電路的運行等等。

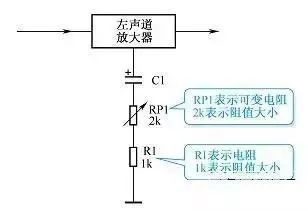

3.熟悉和了解電路中常用的元器件符號。一般而言，電路圖都是電氣元器件的符號通過導線連接而成的，這是作圖看圖的國際標準規范。例如：KM~交流接觸器。SB1,SB2按鈕，FR熱繼電器，KT時間繼電器，FU電路熔斷器等等，這些常用的基本電路元器件符號要熟悉。
4.掌握電路元器件的基本動作原理和使用技巧。一般而言，任何的電路元器件都有其結構和動作原理。熟悉和掌握元器件的使用方法是十分必要的！例：交流接觸器動作吸合時，相應的主觸點由常開~閉合，輔助觸電常開點~閉合，常閉點~斷開。熱繼電器一般裝在主回路中進行設備的過載保護，但是輔助觸點需要接到控制回路中來通斷電路。
5.電工電路圖需要“動態”分析。在分析電路圖時，不能“靜止分析”，電路是一個動態的分析過程，要采用動態的思維來分析。例如：自鎖電路動態分析：按下SB2,KM吸合，電動機運轉，同時KM常開觸電閉合實現自鎖，在SB2彈開時，電路依然運轉。
拓展資料：
電路符號大全：
參考資料：
華強電子網—教你怎么看電路
2.初三物理電路圖技巧口訣
電路的串并聯你會判斷嗎？怎么連接電路你熟悉嗎？考試的時候怎么才能又快、又準的解答題目？
這里有初中物理電學的口訣和考試策略，期末考試前你一定用的到！
電路的口訣
1、分析電路應有方法：先判串聯和并聯；電表測量然后斷。一路到底必是串；若有分支是并聯。
2、還請注意以下幾點：A表相當于導線；并時短路會出現。如果發現它并源；毀表毀源實在慘。若有電器被它并；電路發生局部短。
V表可并不可串；串時相當電路斷。如果發現它被串；電流為零應當然。
連接電路口訣
1、連接電路怎么辦：串聯很簡單，各個元件依次連；并聯有點難，連干路，標節點；支路可要條條連，連再檢驗。2、還有電表怎樣連：A表串其中；V表并兩端。線柱認真接；正（進）負（出）不能反。量程不能忘；大小仔細斷。3、最后提醒你一點：無論串聯或并聯；電壓表應最后連。
一、考試策略
1、認真審題：
(1)最簡單的題目可以看一遍，一般的題目至少看兩遍。如果通過對文字及插圖的閱讀覺得此題是熟悉的，肯定了此題會做，這時一定要重新讀一遍再去解答，千萬不要憑著經驗和舊的思維定勢，在沒有完全看清題目的情況下倉促解答。因為同樣的內容或同樣的插圖，并不意味著有同樣的設問，問題的性質甚至可以截然不同。
(2)對“生題”的審查要耐心地讀幾遍。所謂的生題就是平時沒有見過的題目或擦身而過沒有深入研究的題目，它可能是用所學的知識來解決與生活及生產實際中相關聯的問題。遇到這種生疏的題，心理上首先不要畏難，由于生題第一次出現，它包括的內容及能力要求可能難度并不大，只要通過幾遍閱讀看清題意，再聯系學過的知識，大部分題目是不難解決的。
(3)審題過程中要邊閱讀邊分辨出已知量和待求量。已知的條件及待求的內容以題目的敘述為準。不要僅僅以某些插圖為準，有時圖中給出的符號不一定是已知量，另外，凡是能畫草圖的題，應該邊審題邊作出物理草圖，這樣可以建立起直觀的物理圖景，幫助進行記憶和分析問題。
2、對題目的應答要準確：
(1)單項選擇題的應答：①直接判斷法：利用概念、規律和事實直接看準某一選項是完全肯定的，其他選項是不正確的。②排除法：如果不能完全肯定某一選項正確，也可以肯定哪些選項一定不正確，先把它們排除掉，在余下的選項中做認真的分析與比較，最后確定一個選項。單項選擇題一定不要缺答。
(2)填空題的應答：由于填空題不要求書寫思考過程，需要有
3.如何才能達到快速閱讀并且快速記憶的方法,如何看汽車電路圖
親愛的同學你好，我是中國快速閱讀協會會員，很高興為你解答。
本人專注于速讀記憶能力研究8年以上，同時有幸成為快速閱讀協會會員。對于如何增強記憶力和快速閱讀效率，速讀記憶力專家普遍認為，只要通過訓練，通過學習，記憶力是可以成倍提高的，下面給你說一些關于記憶力的經驗： 1、快速閱讀的技巧就是一眼看上去，能夠閱讀多個字，看到一堆字就知道文字的意思，不用去過多思考，習慣性的看上去就直接理解文字大意。
所以速度就上去了。同時，學習效率自然也就提高了。
2、快速閱讀的技巧有利于提高學習效率，主要是復習課本的效率，讀的速度快，相同的時間可以重復讀好幾遍，自然記住的就快了。但是，快速閱讀是一種方法，也是一種習慣，很多人以為學習了理論知識，就能夠領悟到快速閱讀的方法，其實不是的。
快速閱讀既然是一種方法，那么首先要懂得方法，其次，快速閱讀還是一種習慣，那么既然是習慣，就需要練習，只有勤加練習，才有可能提高。所以，建議平時要多刻意的在實戰的時候多訓練自己的速度。
3、快速閱讀主要針對考試或者學習的人，能夠提高記憶力和學習效率。我女兒高考和后來的公務員考試都是用精英特快速閱讀來訓練速讀的，精英特是快速閱讀加快速記憶，她以前的閱讀速度在300字，記憶力不行，在2008年的時候就學習精英特，高考的成功很大程度上市因為學習速讀。
包括現在的公務員考試，也是因為這個，大大提高復習效率。 4、如果是正在考試或者正在忙著備考的學生，我建議學習一下精英特，能夠提高記憶力和學習效率，精.英特速讀也是我們協會認可的。
希望你早日進步！ 希望我的回答能幫到你，望采納。
4.電工口訣都有哪些
口訣一：二點五下整九倍，往上減一順號對， 三五線乘三點五，雙雙成組減半倍。
注：“二點五下整九倍，往上減一順號對，”即是2.5mm2；即以下的各種鋁 芯絕緣導線其安全載流量為2.5*9=22.5A，從4MM2；以上，導線的安全載流 量和截面的關系為：線號往上排，倍數逐漸減一；而35MM2；的導線的安全 載流量為截面的33.5倍；即“三五線乘三點五”，50MM2；以上，截面數和安全 電流之間的倍數關系為兩個兩個線號一組，倍數依次減0.5倍.即“雙雙成組 減半倍”. 特別提示：表適用于鋁線絕緣導線，環境溫度為25o；C時明敷.當環境溫度升高 和敷設方式變化以及采用銅線時可用下述估算方法進行修正. 口訣二：“條件不同另處理，高溫九折銅升級. 導線穿管二、三、四，八、七、六折最好記.” 注：當使用的導線為銅導線時，其安全載流量比同規格鋁線略大一點，可按 表加大一個線號記算.如記算16MM2；的銅線，可視為25MM2；的鋁線，用口訣一 有25*4=100A，即為“高溫九折銅升級”. 導線穿管根數增加，導線的安全載流量減小.估算可視為明敷，再打一 個折扣.一根管子穿兩根線時的安全電流為明敷時的0.8倍. 二：10(6)/0.4KV三相變壓器一、二次額定電流的估算 口訣三：容量算電流，系數相乘求， 六千零點一，十千點零六； 低壓流好算，容量流好算。 三：10(6)/0.4kv三相變壓器一、二次熔絲電流估算 口訣四：低壓熔絲即額流，高壓二倍來相求。
注：低壓側熔絲大小，可以根據高壓側額定電流的大小來選擇；高壓側 熔絲電流約為高壓側電流的二倍。 例：10/0.4KV,100KVA三相變壓器、低壓側熔絲電流是多少？ 解：按口訣三，高壓側電流為： 100*0.06=6A 故高壓側熔絲電流為：6*2=12A 低壓側額定電流為：100*1.5=150A 低壓側額定電流為：150A 四：直接起動電動機控制開關及熔絲的估算 口訣五：熔絲三倍供電流，七千瓦電機直接投； 六倍千瓦選開關，四倍千瓦熔絲流。
注：1、口訣適用于380V籠式電動機，一辦當供電線路容量不小于電動 機容量的三倍時，才允許7KW即以下的電動機直接起動。 2、直接起動常使用的開關，如膠蓋閘刀開關、鐵殼開關等，其容量 可按電動機容量的六倍進行選用，作短路保護用的熔絲電流，可 按電動機容量的四倍選擇。
例：4.5KW電動機用鐵殼開關直接起動，其開關容量及熔絲如和選用？ 解：根據口訣五：4.5*6=27A 4.5*4=18A 故 開關選HH4-30，熔絲選20A 五：電動機供電導線截面的估算 口訣六：多大電線配電機，截面系數相加知。 二點五加三、四加四，六上加五記仔細； 百二反配整一百，順號依次往下推。
注：不同截面的導線所供電動機容量的范圍就能直接算出，其方法是： “多大電線配電機，截面系數相加知?！奔从迷搶Ь€截面數再加上一個系 數，是它所能配電動機的最大KW數。
1、“二點五加三、四加四，”即是2.5MM2；的銅芯絕緣線，三根穿管敷 設，可配2.5+3=5. 5KW及以下的電動機；而4MM2；的銅芯絕緣線， 三根穿管敷設可配4+4=8KW即以下的電動機；如10MM2；的銅芯絕緣 導線能10+5=15KW電動機。 2、“百二反配整一百，順號依次往下推。
“表示當電動機的容量達到 100KW以上時，導線所配電機的容量范圍不再是上面導線截面數加 上一個系數關系，而是反過來120MM2；的銅芯絕緣導線能配100KW 電動機，順著導線截面規格號和電動機容量順序排列，依次例推，即150MM2；的導線可以125KW的電動. 六：電焊機支路配電電流的估算。
