otdr脈沖(OTDR的理論和原理)
1.OTDR的理論和原理
OTDR（光時域反射儀）是維護中測試光纜障礙的主要工具，它是根據瑞利散射的原理工作的，通過采集后向散射信號曲線來分析各點的情況。菲涅爾反射在光纖的折射率突變時出現了特殊現象。在光纜障礙的測試中，菲涅爾反射峰的高低對障礙點的判定起著不可低估的作用。
另外建立健全的維護資料也是快速處理光纜障礙的基礎，如標石距離對照表、接頭纖長記錄、維護圖等。目前，國內一、二級線路的維護等級要求高，資料一般較全。C3本地網以下光纜線路維護資料較少，一旦發生復雜的隱蔽性障礙，處理較為困難，但它的影響面較小。
(1)、部分系統阻斷障礙
如果障礙是某一系統障礙，在排除設備故障的前提下，精確調整OTDR儀表的折射率、脈寬和波長，使之與被測纖芯的參數相同，盡可能減少測試誤差。將測出的距離信息與維護資料核對看障礙點是否在接頭處。若通過OTDR曲線觀察障礙點有明顯的菲涅爾反射峰，與資料核對和某一接頭距離相近，可初步判斷為盒內光纖障礙（光纖盒內斷裂多為鏡面性斷裂，有較大的菲涅爾反射峰）。修復人員到現場后可先與機房人員配合進一步進行判斷，然后進行處理。若障礙點與接頭距離相差較大，則為纜內障礙。這類障礙隱蔽性較強，如果定位不準，盲目查找就可能造成不必要的人力和物力的浪費。如直埋光纜大量土方開挖，架空光纜摘掛大量的掛鉤等，延長障礙時間?？刹捎萌缦路绞骄_判定障礙點。
用OTDR儀表精確測試障礙點至鄰近接頭點的相對距離（纖長），將測試的纖長換算成光纜長度（皮長）。再將光纜皮長換算成障礙點的成長尺碼，即可精確定位障礙點位置。具體算法如下
1）纖長換算成皮長
La=(S1-S2)/(1+P)
式中La為光纜皮長；S1為測試的相對距離長度；S2為光纜接頭盒內的單側盤留長度，一般取0.6-1.0 ;P為該光纜的絞縮率，因光纜結構不同而異。可用同型號的備用光纜進行測試。也有的廠家提供該項指標。P=(Sa-Sb)/Sb,Sa為單盤光纜的測試?yán)w長；Sb為單盤光纜標記的皮長尺碼長度。
2）光纜障礙點皮長尺碼的計算
Ly=Lb±La
式中：Ly為障礙點的皮長尺碼值；Lb為鄰近接頭點的盒根光纜皮長尺碼，+、-符號的選擇可以根據光纜的布放端別確定。
確定了Ly的值，即可根據資料確定障礙點的具體位置。采用這種方法可以減少由于工程資料不準，儀表和光纖的折射率偏差等原因造成的測試誤差，避免長距離核算光纜長度，測試結果較為準確。實距證明這種方法簡單有效。
(2)、光纜全阻障礙
對于光纜線路全阻障礙，查找較為容易，一般為外力影響所致?？衫肙TDR測出障礙點與局（站）間的距離，結合維護資料，確定障礙點的地理位置，指揮巡線人員沿光纜路由查看是否有建設施工，架空光纜是否有明顯的拉傷、火災等，一般可找到障礙點。若無法找到就需要用上面介紹的方法進行精確計算，確定障礙點。
(3)、光纖衰耗過大造成的障礙
用OTDR測試系統障礙纖芯，如果發現障礙是衰耗空變引起的，可基本判定障礙點位于某接頭出處，多是由于彎曲損耗造成的。盒內余留光纖盤留不當或熱縮管脫落等形成小圈，使余纖的曲率半徑過小。另外，接頭盒進水也造成接頭處障礙的主要原因。打開接頭盒后，可進一步進行判斷，將一要正常纖芯繞在手指上，使其曲率半徑過小，此時用OTDR測試（1550nm）該處會有一大衰耗點，若該衰耗點與障礙光纖衰耗位置一致，則障礙點即為該點?？勺屑?xì)查看障礙光纖有無損傷或盤小圈，若有小圈將其放大即可，否則進行重接處理。
(4)、機房線路終端障礙
如果障礙發生在終端機房?jī)?nèi)，此時在障礙端測試，OTDR儀表凈化不出規整曲線，在對端測試可以發現障礙纖芯測試曲線正常。為精確定位，需要加一段能避開儀表盲區的尾纖，一般長度不少于500m，先精確測出尾纖長度，再接入障礙光纖測試。
OTDR在短距離測試狀態下分辨率很高，可以比較準確地測出是跳纖還是終端盒內障礙。對于離終端較近的盒內障礙用可見光源進行輔助判斷更為方便，距離的遠近取決于光源的發射功率，有的光源可以達到20km。
由以上分析可見，光纜障礙產生的原因很多，除外力影響以外，接頭處的障礙比例也較大。這就需要除在維護中加以宣傳保護外，施工中也要嚴格要求，符合操作規程。如余纖盤留規整，熱縮管固定牢用，接頭盒密封要嚴密等。
2.求OTDR（光時域反射儀）工作原理
OTDR（光時域反射儀）的工作原理測試原理： OTDR測試是通過發射光脈沖到光纖內，然后在OTDR端口接收返回的信息來進行。
當光脈沖在光纖內傳輸時，會由于光纖本身的性質、連接器、接合點、彎曲或其它類似的事件而產生散射、反射。 其中一部分的散射和反射就會返回到OTDR中。
返回的有用信息由OTDR的探測器來測量，它們就作為光纖內不同位置上的時間或曲線片斷。 從發射信號到返回信號所用的時間，再確定光在玻璃物質中的速度，就可以計算出距離。
以下的公式就說明了OTDR是如何測量距離的。 d=(c*t)/2(IOR) 在這個公式里，c是光在真空中的速度，而t是信號發射后到接收到信號（雙程）的總時間（兩值相乘除以2后就是單程的距離）。
因?yàn)楣庠诓Ａе幸仍谡婵罩械乃俣嚷?，所以為了精確地測量距離，被測的光纖必須要指明折射率（IOR）。IOR是由光纖生產商來標明。
OTDR使用瑞利散射和菲涅爾反射來表征光纖的特性。瑞利散射是由于光信號沿著光纖產生無規律的散射而形成。
OTDR就測量回到OTDR端口的一部分散射光。這些背向散射信號就表明了由光纖而導致的衰減（損耗/距離）程度。
形成的軌跡是一條向下的曲線，它說明了背向散射的功率不斷減小，這是由于經過一段距離的傳輸后發射和背向散射的信號都有所損耗。 給定了光纖參數后，瑞利散射的功率就可以標明出來，如果波長已知，它就與信號的脈沖寬度成比例：脈沖寬度越長，背向散射功率就越強。
瑞利散射的功率還與發射信號的波長有關，波長較短則功率較強。也就是說用1310nm信號產生的軌跡會比1550nm信號所產生的軌跡的瑞利背向散射要高。
在高波長區（超過1500nm），瑞利散射會持續減小，但另外一個叫紅外線衰減（或吸收）的現象會出現，增加并導致了全部衰減值的增大。 因此，1550nm是最低的衰減波長；這也說明了為什么它是作為長距離通信的波長。
很自然，這些現象也會影響到OTDR。作為1550nm波長的OTDR，它也具有低的衰減性能，因此可以進行長距離的測試。
而作為高衰減的1310nm或1625nm波長，OTDR的測試距離就必然受到限制，因?yàn)闇y(cè)試設備需要在OTDR軌跡中測出一個尖鋒，而且這個尖鋒的尾端會快速地落入到噪音中。 另一方面，菲涅爾反射是離散的反射，它是由整條光纖中的個別點而引起的，這些點是由造成反向系數改變的因素組成，例如玻璃與空氣的間隙。
在這些點上，會有很強的背向散射光被反射回來。因此，OTDR就是利用菲涅爾反射的信息來定位連接點，光纖終端或斷點。

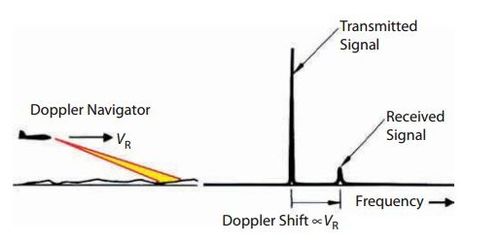

換句話說，OTDR的工作原理就類似于一個雷達。它先對光纖發出一個信號，然后觀察從某一點上返回來的是什么信息。
這個過程會重復地進行，然后將這些結果進行平均并以軌跡的形式來顯示，這個軌跡就描繪了在整段光纖內信號的強弱（或光纖的狀態）。 下圖就說明了Mini-OTDR的一些基本組成。
Mini-OTDR一個最重要的性能，就是能從原有事物中進行辨別，大型的OTDR，就有能力完全、自動地識別出光纖的范圍。這種新的能力大部分是源于使用了高級的分析軟件，這種軟件對OTDR的采樣進行審查并創建一個事件表。
這個事件表顯示了所有與軌跡有關的數據，如故障類型，到故障點的距離，衰減，回?fù)p和熔接損耗。Mini-OTDR的性能緊緊地依賴于分析軟件，從而具有精確地識別事件的能力。
3.otdr使用方法
OTDR使用方法MSCBSC 移動通信論壇6J#L-S6U2t4S%`!U7M5C;N.@$M;d)}6[*x!_0H | 國內領先的通信技術論壇一/OTDR的使用 T!r4@5k+t$U4F9Q | 國內領先的通信技術論壇用OTDR進行光纖測量可分為三步：參數設置、數據獲取和曲線分析。
人工設置測量參數包括： 3C$`2d"H!h/w+^ (1)波長選擇（λ）： 移動通信，通信工程師的家園，通信人才，求職招聘，網絡優化，通信工程，出差住宿，通信企業黑名單-~）I'u/\#z#G,b%U 因不同的波長對應不同的光線特性（包括衰減、微彎等），測試波長一般遵循與系統傳輸通信波長相對應的原則，即系統開放1550波長，則測試波長為1550nm。 "x,m,N9k:\(W"y5v J*z3omscbsc 移動通信論壇擁有30萬通信專業人員，超過50萬份GSM/3G等通信技術資料，是國內領先專注于通信技術和通信人生活的社區。
移動通信，通信工程師的家園，通信人才，求職招聘，網絡優化，通信工程，出差住宿，通信企業黑名單 l5X0y(}6L (2)脈寬（Pulse Width）: 1q5~)v6B0]/{7P 脈寬越長，動態測量范圍越大，測量距離更長，但在OTDR曲線波形中產生盲區更大；短脈沖注入光平低，但可減小盲區。脈寬周期通常以ns來表示。
MSCBSC 移動通信論壇！L'E;Y+z9z0X"g$@7v,X%S"P$o (3)測量范圍（Range）: mscbsc 移動通信論壇擁有30萬通信專業人員，超過50萬份GSM/3G等通信技術資料，是國內領先專注于通信技術和通信人生活的社區。+w)t0]7M)Y1r$B2P0z OTDR測量范圍是指OTDR獲取數據取樣的最大距離，此參數的選擇決定了取樣分辨率的大小。
最佳測量范圍為待測光纖長度1.5~2倍距離之間。 J6D){5M0[7X0F移動通信，通信工程師的家園，通信人才，求職招聘，網絡優化，通信工程，出差住宿，通信企業黑名單4j0y4q9F(]6?9W-a (4)平均時間： mscbsc 移動通信論壇擁有30萬通信專業人員，超過50萬份GSM/3G等通信技術資料，是國內領先專注于通信技術和通信人生活的社區。
：l0H1Z$Q!U%u 由于后向散射光信號極其微弱，一般采用統計平均的方法來提高信噪比，平均時間越長，信噪比越高。例如，3min的獲得取將比1min的獲得取提高0.8dB的動態。
但超過10min的獲得取時間對信噪比的改善并不大。一般平均時間不超過3min。
| 國內領先的通信技術論壇；f+I5@(y&t5`1C.y!X7i.m/V%g2c i | 國內領先的通信技術論壇 （5）光纖參數： 'i&n5v(z.k+a5F8V%[ | 國內領先的通信技術論壇 光纖參數的設置包括折射率n和后向散射系數n和后向散射系數η的設置。折射率參數與距離測量有關，后向散射系數則影響反射與回波損耗的測量結果。
這兩個參數通常由光纖生產廠家給出。 $R/b)F"e%O6B'f:j%k6N1Q&K$l$tmscbsc 移動通信論壇擁有30萬通信專業人員，超過50萬份GSM/3G等通信技術資料，是國內領先專注于通信技術和通信人生活的社區。
參數設置好后，OTDR即可發送光脈沖并接收由光纖鏈路散射和反射回來的光，對光電探測器的輸出取樣，得到OTDR曲線，對曲線進行分析即可了解光纖質量。 ；G5N,y)S#F移動通信，通信工程師的家園，通信人才，求職招聘，網絡優化，通信工程，出差住宿，通信企業黑名單）h7B4L%f1t$O.X0V2 經驗與技巧 mscbsc 移動通信論壇擁有30萬通信專業人員，超過50萬份GSM/3G等通信技術資料，是國內領先專注于通信技術和通信人生活的社區。
（？1`$l2U"@2l T,I"a9a (1)光纖質量的簡單判別： ；N9z0R:{(G-|9O移動通信，通信工程師的家園，通信人才，求職招聘，網絡優化，通信工程，出差住宿，通信企業黑名單 正常情況下，OTDR測試的光線曲線主體（單盤或幾盤光纜）斜率基本一致，若某一段斜率較大，則表明此段衰減較大；若曲線主體為不規則形狀，斜率起伏較大，彎曲或呈弧狀，則表明光纖質量嚴重劣化，不符合通信要求。 mscbsc 移動通信論壇擁有30萬通信專業人員，超過50萬份GSM/3G等通信技術資料，是國內領先專注于通信技術和通信人生活的社區。
4~)C8y%w1C1N%@mscbsc 移動通信論壇擁有30萬通信專業人員，超過50萬份GSM/3G等通信技術資料，是國內領先專注于通信技術和通信人生活的社區。"n"b2q0`*P$k$x,z:z (2)波長的選擇和單雙向測試： MSCBSC 移動通信論壇0H/F;B ^#h%G 1550波長測試距離更遠，1550nm比1310nm光纖對彎曲更敏感，1550nm比1310nm單位長度衰減更小、1310nm比1550nm測的熔接或連接器損耗更高。
在實際的光纜維護工作中一般對兩種波長都進行測試、比較。對于正增益現象和超過距離線路均須進行雙向測試分析計算，才能獲得良好的測試結論。
；~0?)_1O#y6w;B;^/b/z.h7^5`8Q6D;f!X (3)接頭清潔：：e7L7~'z,e7@1{!D!f p&b移動通信，通信工程師的家園，通信人才，求職招聘，網絡優化，通信工程，出差住宿，通信企業黑名單 光纖活接頭接入OTDR前，必須認真清洗，包括OTDR的輸出接頭和被測活接頭，否則插入損耗太大、測量不可靠、曲線多噪音甚至使測量不能進行，它還可能損壞OTDR。避免用酒精以外的其它清洗劑或折射率匹配液，因?yàn)樗鼈兛墒构饫w連接器內粘合劑溶解。
移動通信，通信。
4.
OTDR進行光纖測量的方法 一般采用光時域反射（OTDR）結構來實現被測量的空間定位。
OTDR維修具有測試時間短、測試速度快、測試精度高等優點。OTDR在光纖施工過程中一般要進行四次測試。
用OTDR進行光纖測量可分為三步：參數設置、數據獲取和曲線分析。 人工設置測量參數包括： （1）熔接機維修時波長選擇（λ）： 因不同的波長對應不同的光線特性（包括衰減、微彎等），測試波長一般遵循與系統傳輸通信波長相對應的原則，即系統開放1550波長，則測試波長為1550nm。
(2)脈寬（Pulse Width）： 脈寬越長，動態測量范圍越大，測量距離更長，但在OTDR曲線波形中產生盲區更大；短脈沖注入光平低，但可減小盲區。 脈寬周期通常以ns來表示。
（3）測量范圍（Range）: OTDR測量范圍是指OTDR獲取數據取樣的最大距離，此參數的選擇決定了取樣分辨率的大小。最佳測量范圍為待測光纖長度1。
5~2倍距離之間。（4）平均時間： 由于后向散射光信號極其微弱，一般采用統計平均的方法來提高信噪比，平均時間越長，信噪比越高。
例如，3min的獲得取將比1min的獲得取提高 0。8dB的動態。
但超過 10min的獲得取時間對信噪比的改善并不大。一般平均時間不超過3min。
(5)光纖參數： 光纖參數的設置包括折射率n和后向散射系數n和后向散射系數η的設置。折射率參數與距離測量有關，后向散射系數則影響反射與回波損耗的測量結果。
這兩個參數通常由光纖生產廠家給出。 參數設置好后，OTDR即可發送光脈沖并接收由光纖鏈路散射和反射回來的光，對光電探測器的輸出取樣，得到OTDR曲線，對曲線進行分析即可了解光纖質量。
2 經驗與技巧 （1）光纖質量的簡單判別： 正常情況下，OTDR測試的光線曲線主體（單盤或幾盤光纜）斜率基本一致，若某一段斜率較大，則表明此段衰減較大；若曲線主體為不規則形狀，斜率起伏較大，彎曲或呈弧狀，則表明光纖質量嚴重劣化，不符合通信要求。 （2）波長的選擇和單雙向測試： 1550波長測試距離更遠，1550nm比1310nm光纖對彎曲更敏感，1550nm比1310nm單位長度衰減更小、1310nm比1550nm測的熔接或連接器損耗更高。
在實際的光纜維護工作中一般對兩種波長都進行測試、比較。 對于正增益現象和超過距離線路均須進行雙向測試分析計算，才能獲得良好的測試結論。
（3）接頭清潔： 光纖活接頭接入OTDR前，必須認真清洗，包括OTDR的輸出接頭和被測活接頭，否則插入損耗太大、測量不可靠、曲線多噪音甚至使測量不能進行，它還可能損壞OTDR。 避免用酒精以外的其它清洗劑或折射率匹配液，因?yàn)樗鼈兛墒构饫w連接器內粘合劑溶解。
（4）折射率與散射系數的校正：就光纖長度測量而言，折射系數每0。01的偏差會引起7m/km之多的誤差，對于較長的光線段，應采用光纜制造商提供的折射率值。
（5）鬼影的識別與處理： 在OTDR曲線上的尖峰有時是由于離入射端較近且強的反射引起的回音，這種尖峰被稱之為鬼影。 識別鬼影：曲線上鬼影處未引起明顯損耗；沿曲線鬼影與始端的距離是強反射事件與始端距離的倍數，成對稱狀。
消除鬼影：選擇短脈沖寬度、在強反射前端（如 OTDR輸出端）中增加衰減。若引起鬼影的事件位于光纖終結，可"打小彎"以衰減反射回始端的光。
（6）正增益現象處理： 在OTDR曲線上可能會產生正增益現象。 正增益是由于在熔接點之后的光纖比熔接點之前的光纖產生更多的后向散光而形成的。
事實上，光纖在這一熔接點上是熔接損耗的。常出現在不同模場直徑或不同后向散射系數的光纖的熔接過程中，因此，需要在兩個方向測量并對結果取平均作為該熔接損耗。
在實際的光纜維護中，也可采用≤0。 08dB即為合格的簡單原則。
（7）附加光纖的使用： 附加光纖是一段用于連接OTDR與待測光纖、長300~2000m的光纖，其主要作用為：前端盲區處理和終端連接器插入測量。 一般來說，OTDR與待測光纖間的連接器引起的盲區最大。
在光纖實際測量中，在OTDR與待測光纖間加接一段過渡光纖，使前端盲區落在過渡光纖內，而待測光纖始端落在OTDR曲線的線性穩定區。 光纖系統始端連接器插入損耗可通過OTDR加一段過渡光纖來測量。
如要測量首、尾兩端連接器的插入損耗，可在每端都加一過渡光纖。3 測試誤差的主要因素（1）OTDR測試儀表存在的固有偏差 由OTDR的測試原理可知，它是按一定的周期向被測光纖發送光脈沖，再按一定的速率將來自光纖的背向散射信號抽樣、量化、編碼后，存儲并顯示出來。
OTDR儀表本身由于抽樣間隔而存在誤差，這種固有偏差主要反映在距離分辯率上。OTDR的距離分辯率正比于抽樣頻率。
（2）測試儀表操作不當產生的誤差 在光纜故障定位測試時，OTDR儀表使用的正確性與障礙測試的準確性直接相關，儀表參數設定和準確性、儀表量程范圍的選擇不當或光標設置不準等都將導致測試結果的誤差。 （1）設定儀表的折射率偏差產生的誤差 不同類型和廠家的光纖的折射率是不同的。
使用OTDR測試光纖長度時，必須先進行儀表參數設定，折射率的設定就是其中之一。當幾段光纜的折射率不同時可采用分段設置的方法，以減少因折射率設置誤差而造。
