模擬電路教程6(怎么學模擬電子電路分析)
1.怎么學模擬電子電路分析
1、先學“電路理論”是所有有關“電”的技術的理論基礎，就是講電路的分析方法。
2、然后找本“模擬電路”教材學習。
3、根據你的情況，建議找“電工技術與電子技術”反復學習才能有收獲。
4、結合動手做的電路學。
5、就模擬電路來說，書上都是講怎么分析電路的。設計電路往往有參考電路。
6、至于教材，對比著看更好。如果能看英文的就好了，有很多教材。
7、模擬電路的重點：理解器件的特性；理解分立元件組成的放大電路的原理；運放的原理及應用，運放是模擬電路的核心，占的比例大；其它如功放、電源等，都是好理解。
8、用一種仿真軟件仿真電路，看到現象更容易理解。
2.模擬電子技術怎么可以快速學明白
1. 明白模擬電子技術有四大組成：放大、反饋、濾波、振蕩；
2. 四大模塊中放大器是重點，要從放大器學起來；
3. 放大器分正弦交流和直流兩種。一般講，先學正弦交流放大器；
4. 正弦交流放大器有放大倍數、輸入電阻、輸出電阻、工作點、輸入范圍、輸出范圍（最大不失真輸出電壓幅度）等十項技術指標參數。目前傳統模電書，只有前三項講的較多，工作點沒講透，輸入范圍、輸出范圍不清楚，所以學生迷迷瞪瞪。不僅僅是聽得不太懂，而是沒得法子聽懂。
5. 目前傳統模電書，就連事倍功半也難達到。包括清華模電書，都有很多大錯誤。
6. 要學好模擬電子技術，一定要找一本好書。
3.為電子信息類做準備
電子信息工程專業課程簡介 06120407 電路分析 [72-4-3] 先修課程：高等數學 內容提要：本課程主要介紹了電路的基本概念和基本定律；簡單電阻電路的分析方法；線性電阻電路的 一般分析方法；非線性電阻電路；一階，二階和高階電路；正弦電流電路的穩態分析；有互 感的電路；電路中的諧振；電路的頻率特性；三相電路；周期性激勵下電路的穩態響應；傅 里葉變換與拉普拉斯變換；二端口網絡；網絡圖論基礎；狀態變量法；非線性電路簡介；分 布參數的電路. 修讀對象：電類各專業本科生 教 材：《電路理論基礎》（第二版）周長源主編 高等教育出版社 主要參考書：《電路分析基礎》（第三版）李瀚蓀主編 高等教育出版社 06120408 模擬電路 [72-4-4] 先修課程；電路分析 內容提要：本課程系統地闡述了模擬電路的基礎知識，基本原理和基本分析方法.主要包括半導體器件 及其原理；半導體放大電路基礎；場效應管放大電路；反饋放大電路；功率放大電路；集成 運算放大器；信號運算與處理；信號產生電路和直流電源. 修讀對象：電類各專業本科生 教 材：《模擬電子技術基礎》（第二版）童詩白主編 高等教育出版社 主要參考書：《模擬電子技術基礎簡明教程》（第二版）楊素行主編 高等教育出版社 06120409 數字電路 [72-4-5] 先修課程：電路分析 內容提要：本課程系統地闡述了數字電路的基礎知識，基本分析方法和設計方法.根據數字電子技術的 發展，突出了中，大規模集成電路的應用.其內容有，半導體器件及基本邏輯門電路的電路 結構，工作原理和邏輯功能，以及邏輯代數基礎與邏輯函數的化簡.在此基礎上，介紹各種 觸發器的工作原理及功能，并較詳細地介紹了組合邏輯電路，時序邏輯電路及其設計方法. 另外又介紹了脈沖電路及其波形分析方法；大規模集成電路中MOS存儲單元的基本工作原 理和集成存儲的邏輯功能；可編程序控制器PLC的基本工作原理；A/D,D/A轉換的基本工 作原理和轉換方法. 修讀對象：電類各專業本科生 教 材：《數字電子技術基礎》（第四版）閻 石主編 高等教育出版社 主要參考書：《數字電子技術基礎簡明教程》（第二版）余孟嘗主編 高等教育出版社 06120410 通信電子電路 [54-3-5] 先修課程：電路分析，模擬電路 內容提要：本課程主要介紹了通信電路中的寬帶放大器，調幅，檢波與變頻，角度調制與解調，波形變 換，反饋控制電路，功率變換，噪聲，干擾及其抑制等內容. 修讀對象：電子信息工程專業本科生 教 材：《通信電子電路》謝沅清等編著 北京郵電大學出版社 主要參考書：《通信電子線路》李棠之主編 電子工業出版社 06120411 信號與系統 [72-4-4] 先修課程：電路分析 內容提要：本課程系統地介紹了信號通過線性時不變系統的基本理論和分析處理方法.主要討論了連續 時間信號與系統（從時域到變換域），離散時間信號與系統（從時域到變換域）以及研究系統的狀態變量分析（包括連續與離散，時域與變換域）等內容. 修讀對象：電子信息工程專業本科生 教 材：《信號與系統》鄭君里等編著 高等教育出版社 主要參考書：《信號與系統分析基礎》姜建國等著 清華大學出版社 06120412 計算機組成原理 [64-3-5] 先修課程；計算機基礎及應用 內容提要：本課程按基礎，組成，系統三個層次介紹了計算機的組成原理.基礎部分包括計算機系統概 念，數據在計算機中的表示及編碼，代碼校驗，計算機的基本器件，機器數的運算方法；組 成部分包括運算器，指令系統，主存儲器，CPU及控制器；系統部分包括存儲體系結構，外 部設備，主機與外設的數據傳輸方式. 修讀對象：電類各專業本科生 教 材：《 計算機組成原理》李文岳主編 清華大學出版社 主要參考書：《 計算機組成原理解題與實習指導》 李文岳主編 清華大學出版社 《 計算機組成原理》張鈞良主編 電子工業出版社 06120413 C語言與數據結構 [54-3-4] 先修課程；計算機基礎及應用 內容提要：本課程將C++語言作為學生學習計算機編程的入門語言，不僅詳細介紹了C++語言本身，而 且介紹了常用的數據結構和算法，使學生能夠?qū)ΜF(xiàn)實世界中較簡單的問題及其解決方法用計 算機語言描述.其主要內容為面向?qū)ο蟮某绦蛟O(shè)計技術和C++語言程序設計的基本方法和規 則，通過C++語言介紹基本數據類型，基礎控制結構以及面向?qū)ο蟪绦蛟O(shè)計的類，對象，派 生類，繼承和多展性等機制. 修讀對象：電類各專業本科生 教 材：《 C++語言程序設計》鄭莉等編 清華大學出版社 主要參考書：《C++語言面向?qū)ο蟪绦蛟O(shè)計》 陳維興等編著 清華大學出版社 06120414 數字信號處理 [54-3-5] 先修課程：高等數學，信號與系統 內容提要：本課程系統地討論了數字信號處理的基本理論，基本分析方法及基本實現方法.主要內容有 離散時間信號與系統的基本理論，包括離散時間信號與系統，Z變換及離散傅里葉變換；數 字濾波器的結構，理論和設計方法；各種快速傅里葉變換算法；數字信號處理中的有限字長 效應；數字濾波器的計算機輔助設計以及FFT和數字濾波器的硬軟件實現. 教 材：《數字信號處理教程》程佩青編 清華大學出版社 主要參考書：《數字信號處理》 劉令普編著 哈爾濱。
4.學習模擬電路之前要會什么基礎知識
學習模擬電路之前要掌握的基礎知識有：電路基礎，信號與系統，復變函數。

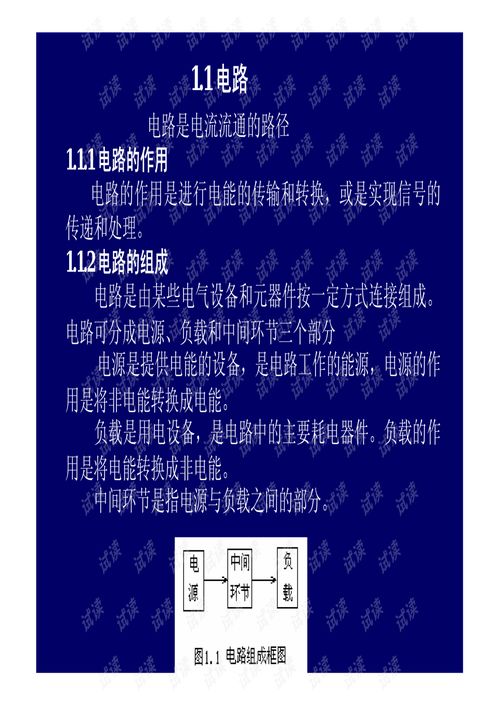

電路基礎
1.電壓電流
電流的參考方向可以任意指定，分析時：若參考方向與實際方向一致，則 i>0，反之i<0。 電壓的參考方向也可以任意指定，分析時：若參考方向與實際方向一致，則u>0反之u<0。
2.功率平衡一個實際的電路中，電源發出的功率總是等于負載消耗的功率。
3.全電路歐姆定律：U=E-RI
4.負載大小的意義：電路的電流越大，負載越大。電路的電阻越大，負載越小。
5.電路的斷路與短路
電路的斷路處：I=0,U≠0 電路的短路處：U=0,I≠0 。
基爾霍夫定律 ：
1.幾個概念：支路：是電路的一個分支。結點：三條（或三條以上）支路的聯接點稱為結點?；芈罚河芍窐?gòu)成的閉合路徑稱為回路。網孔：電路中無其他支路穿過的回路稱為網孔。
2.基爾霍夫電流定律：
(1)定義：任一時刻，流入一個結點的電流的代數和為零?；蛘哒f：流入的電流等于流出的電流。
(2)表達式：i進總和=0 或： i進=i出
(3)可以推廣到一個閉合面。
3.基爾霍夫電壓定律
定義：經過任何一個閉合的路徑，電壓的升等于電壓的降。或者說：在一個閉合的回路中，電壓的代數和為零?；蛘哒f：在一個閉合的回路中，電阻上的電壓降之和等于電源的電動勢之和。
電位的概念
(1)定義：某點的電位等于該點到電路參考點的電壓。
(2)規定參考點的電位為零。稱為接地。
(3)電壓用符號U表示，電位用符號V表示
(4)兩點間的電壓等于兩點的電位的差 。
(5)注意電源的簡化畫法。
信號與系統
信號與系統是大學本科層次的專業課，它的先修和基礎課為高等數學、線性代數、概率論與數理統計、隨機過程、矩陣論、電路分析基礎、模擬電子線路、數學物理方程、高頻電子線路、復變函數、大學物理。
學生應熟練地掌握本課程所講述的基本概念、基本理論和基本分析方法，并利用這些經典理論分析、解釋和計算信號、系統及其相互之間約束關系的問題。
復變函數
以復數作為自變量和因變量的函數就叫做復變函數 [1] ，而與之相關的理論就是復變函數論。解析函數是復變函數中一類具有解析性質的函數，復變函數論主要就是研究復數域上的解析函數，因此通常也稱復變函數論為解析函數論。
5.硬件設計大師們,求模擬電路的學習方法和常見應用
模擬電路（Analog Circuit）：處理模擬信號的電子電路 。
“模擬”二字主要指電壓（或電流）對于真實信號成比例的再現，它最初來源于希臘語詞匯αν?λογο?，意思是“成比例的”。特點1、函數的取值為無限多個；2、當圖像信息和聲音信息改變時，信號的波形也改變，即模擬信號待傳播的信息包含在它的波形之中（信息變化規律直接反映在模擬信號的幅度、頻率和相位的變化上）。
3.初級模擬電路主要解決兩個大的方面：1放大、2信號源。4、模擬信號具有連續性。
一.半導體器件包括半導體特性，半導體二極管，雙極結性三極管，場效應三極管等導電性介于良導電體與絕緣體之間，利用半導體材料特殊電特性來完成特定功能的電子器件。二.放大電路的基本原理和分析方法：1.原理：單管共發射極放大電路；雙極性三極管的三組態---共射 共基 共集；場效應管放大電路--共源極放大。
分壓自偏壓式共 源極放大，共漏極放大，多級放大，2方法 直流通路與交流通路；靜態工作點的分析；微變等效電路法；圖解法等等。三.放大電路的頻率響應單管共射放大電路的頻響--下限頻率，上限頻率和通頻帶頻率失真波特圖多級放大電路的頻響四.功率放大互補對稱功率放大電路—— OTL（省去輸出變壓器），OCL（實用電路）五.集成放大電路放大電路（amplification circuit）能夠?qū)⒁粋€微弱的交流小信號（疊加在直流工作點上），通過一個裝置（核心為三極管、場效應管），得到一個波形相似（不失真），但幅值卻大很多的交流大信號的輸出。
實際的放大電路通常是由信號源、晶體三極管構成的放大器及負載組成。偏置電路，差分放大電路，中間級，輸出級。
六.放大電路的反饋正反饋和負反饋負反饋：四組態——電壓串聯，電壓并聯，電流串聯，電流并聯負反饋。（注意輸出電阻和輸入電阻的改變）負反饋的分析：Af=1/F（深度負反饋時）七.模擬信號運算電路理想運放的特點（虛短虛地）；比例運放（反向比例運放，同向比例運放，差分比例運放）；求和電路（反向輸入求和，同向輸入求和）積分電路，微分電路；對數電路，指數電路；乘法電路，除法電路。
八.信號處理電路有源濾波器（ 低通LPF，高通HPF。帶通BPF，帶阻BEF）電壓比較器（過零比較器，單限比較器，滯回比較器，雙限比較器）九.波形發生電路正弦波振蕩電路（條件，組成，分析步驟）RC正弦波振蕩電路（RC串并聯網絡選頻特性）LC 正弦波振蕩電路 （LC并聯網絡選頻特性電感三點式電容三點式）石英晶體振蕩器非正弦波振蕩器（矩形波，三角波，鋸齒形發生器）十.直流電路單相整流電路濾波電路（電容濾波，電感濾波 ，復式濾波）倍壓整流電路（二倍壓整流電路，多倍壓整壓電路）串聯型直流穩壓電路是涉及連續函數形式模擬信號的電子電路，與之相對的是數字電路，后者通常只關注0和1兩個邏輯電平。
“模擬”二字主要指電壓（或電流）對于真實信號成比例的再現，它最初來源于希臘語詞匯αν?λογο?，意思是“成比例的.功能（1）放大電路：用于信號的電壓、電流或功率放大。（2）濾波電路：用于信號的提取、變換或抗干擾。
（3）運算電路：完成信號的比例、加、減、乘、除、積分、微分、對數、指數等運算。（4）信號轉換電路：用于將電流信號轉換成電壓信號或?qū)㈦妷盒盘栟D(zhuǎn)換為電流信號、將直流信號轉換為交流信號或?qū)⒔涣餍盘栟D(zhuǎn)換為直流信號、將直流電壓轉換成與之成正比的頻率……（5）信號發生電路：用于產生正弦波、矩形波、三角波、鋸齒波。
（6）直流電源：將220V、50Hz交流電轉換成不同輸出電壓和電流的直流電，作為各種電子線路的供電電源。分類模擬電路可分為標準模擬電路和專用模擬電路（application spacific analog IC）兩大類，前者占市場的37%，后者占63%，據ICInsight公司報道，2000年兩者合計達310億美元，比上年大幅增長40%，預計今年將續增23%，達380億美元。
又據WSTS（世界半導體貿易統計協會2012年秋季最新預測，世界模擬電路市場2000年為306.3億美元，2013年增長20%，達368.8億美元，1999~2003年間的年均增長率為19.5%。標準模擬電路包括放大器接口電路、數據轉換器、比較器、穩壓器和基準電路等。
2000年共計114億美元，其中穩壓器和基準電路比例最大，占整個模擬電路市場的13%，隨后為放大器，占10%，接口電路8%，數據轉換器6%，比較器1%。專用模擬電路市場是指在消費類電子產品、計算機、通信、汽車和工業其他部門應用的電路。
2000年共計192億美元在整個模擬電路市場上，通信用專用模擬電路占22%，消費類占16%，汽車用占9%，計算機占8%，工業和其他應用占7%。快速發展的原動力推動模擬電路快速發展的原動力，首先是產品數字化數字系統的不斷發展，必須依靠模擬器件與人類相溝通，促使后者隨之?dāng)U大。
數字產品包括蜂窩電話、PDA、顯示器、音響設備、鍵盤以太網和DSL產品，等等生產廠商有Linear Technology Maxim ST和TI等。在便攜式產品等的驅動下，電源管理集成電路增長也很迅速其次，加工工藝日益微細化，電路幾何尺寸不斷變小，例如，加工工藝從0.35微米縮小到0.25微米再到0.1微米，而優良。
6.如何學好模擬電子技術基礎
興趣是最好的導師，只要你喜歡并且有持之以恒不達目的不罷休的精神，沒有什么學不會的。所有的專家及其專業技術人員哪個不是從零開始的，哪個是生來就會的，你說呢。當然了，從零學起自然會面臨許多的困難，比如不懂得地方怎么辦，怎么樣學習可以避免走彎路等等，這些都不是問題，下面我將自己的學習經歷說一下，供樓主參考。
現在想想在大學學的東西還沒我自己看書6個月知道的多呢，在學校只學了皮毛而已，每天跟著老師走都不知這些東西有什么用，上了班才發現自己什么都只知其一不知其二，只會說不會干。沒辦法自己硬著頭皮再次拿起“磨（模）電”，我習慣稱這本書為磨電，因為個人感覺這本書如果自己想看一遍就明白了，簡直是天方夜談，現在國內出的專業書實在不敢恭維，沒有一本可以讓人眼前一亮的，沒辦法找了本清華童詩白老先生第三版的原著教材，畢竟那是他老人心血之作，在看的過程中需要不厭其煩的看一句一句琢磨仔細看才行，對于不懂或疑惑的地方可以求助網絡，網絡是個很好的平臺，肯定能找到你要的答案這可比問老師強多了。對于電路不懂的也不要緊，可以借助現在的EDA軟件來完成，現在的EDA軟件也很多，你可以找一下適合自己的軟件，將你希望的電路畫進去看一下是否可以實現自己想要的結果，雖然它不能完全代替現實元器件搭建的電路，但是可以給我提供最接近現實的結果，偶爾花點小錢買些元件搭個電路不僅可以小有成就，還可以學到更多知識；EDA對于我們的分析大有益處，而且對于學生的我們還可以省去買元件的花銷，累積起來這可不是一筆小的花銷，現在我們都有拿父母血汗錢買來的電腦，不要拿它來玩什么游戲，看什么電影，游戲何其多電影何其多，玩不完也看不完，這樣做首先對不起父母其次對不起我們自己，再次將來就業這些東西沒有任何用，個人倒是很認同郭天翔大哥的大學學習過程，真是物盡其用啊，說了這么多也不知道對你有沒幫助，呵呵
7.模電,模擬電子技術基礎
第一章 半導體二極管一.半導體的基礎知識1.半導體---導電能力介于導體和絕緣體之間的物質（如硅Si、鍺Ge）。
2.特性---光敏、熱敏和摻雜特性。3.本征半導體----純凈的具有單晶體結構的半導體。
4. 兩種載流子 ----帶有正、負電荷的可移動的空穴和電子統稱為載流子。5.雜質半導體----在本征半導體中摻入微量雜質形成的半導體。
體現的是半導體的摻雜特性。 *P型半導體： 在本征半導體中摻入微量的三價元素（多子是空穴，少子是電子）。
*N型半導體： 在本征半導體中摻入微量的五價元素（多子是電子，少子是空穴）。6. 雜質半導體的特性 *載流子的濃度---多子濃度決定于雜質濃度，少子濃度與溫度有關。
*體電阻---通常把雜質半導體自身的電阻稱為體電阻。 *轉型---通過改變摻雜濃度，一種雜質半導體可以改型為另外一種雜質半導體。
7. PN結 * PN結的接觸電位差---硅材料約為0.6~0.8V，鍺材料約為0.2~0.3V。 * PN結的單向?qū)щ娦?--正偏導通，反偏截止。
8. PN結的伏安特性二. 半導體二極管 *單向?qū)щ娦?-----正向?qū)?，反向截止?*二極管伏安特性----同PN結。
*正向?qū)▔航?-----硅管0.6~0.7V，鍺管0.2~0.3V。 *死區電壓------硅管0.5V，鍺管0.1V。
3.分析方法------將二極管斷開，分析二極管兩端電位的高低： 若 V陽 >V陰（ 正偏 ），二極管導通（短路）； 若 V陽 <V陰（ 反偏 ），二極管截止（開路）。1）圖解分析法該式與伏安特性曲線的交點叫靜態工作點Q。
2） 等效電路法? 直流等效電路法*總的解題手段----將二極管斷開，分析二極管兩端電位的高低： 若 V陽 >V陰（ 正偏 ），二極管導通（短路）； 若 V陽 <V陰（ 反偏 ），二極管截止（開路）。*三種模型? 微變等效電路法三. 穩壓二極管及其穩壓電路*穩壓二極管的特性---正常工作時處在PN結的反向擊穿區，所以穩壓二極管在電路中要反向連接。
第二章 三極管及其基本放大電路1.類型---分為NPN和PNP兩種。2.特點---基區很薄，且摻雜濃度最低；發射區摻雜濃度很高，與基區接觸 面積較小；集電區摻雜濃度較高，與基區接觸面積較大。
二. 三極管的工作原理1. 三極管的三種基本組態。
