工業安裝圖紙(安裝工程識圖的基本要求是什么?)

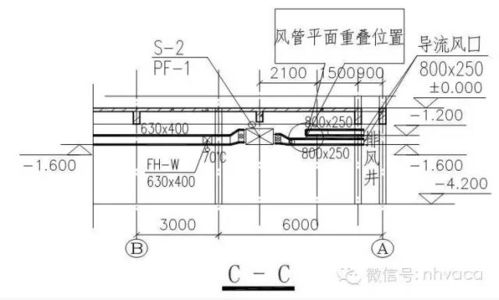

1.安裝工程識圖的基本要求是什么?
安裝工程分為設備安裝、管道安裝、電氣儀表安裝、HVAC（暖通空調）安裝、火災報警系統安裝、給排水工程安裝等。
識圖的基本要求是：1、熟悉圖例（圖紙上有）及符號；熟悉圖紙畫法，即圖紙語言，如管子改向時的平立面是怎樣的畫法，這些在管工教材里面有，足夠看圖用了；2、熟悉工藝流程，可以根據圖例和總說明，看懂PID圖；3、看安裝圖，對照著PID圖看，可以看出錯漏碰確，甚至是工藝流程上的錯誤；4、提料，即所說的扒料，對照設備材料表，找出數量型號上的差異。以上，是識圖，讀圖的基本程序。
下來就是用圖指導施工了。
2.在工地上看圖紙的基本知識和要點
一、熟悉擬建工程的功能 圖紙到手后，首先了解本工程的功能是什么，是車間還是辦公樓？是商場還是宿舍？了解功能之后，再聯想一些基本尺寸和裝修，例如廁所地面一般會貼地磚、作塊料墻裙，廁所、陽臺樓地面標高一般會低幾厘米；車間的尺寸一定滿足生產的需要，特別是滿足設備安裝的需要等等。
最后識讀建筑說明，熟悉工程裝修情況。 二、熟悉、審查工程平面尺寸 建筑工程施工平面圖一般有三道尺寸，第一道尺寸是細部尺寸，第二道尺寸是軸線間尺寸，第三道尺寸是總尺寸。
檢查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意邊軸線是否是墻中心線，廣東省制圖習慣是邊軸線為外墻外邊線。識讀工程平面圖尺寸，先識建施平面圖，再識本層結施平面圖，最后識水電空調安裝、設備工藝、第二次裝修施工圖，檢查它們是否一致。
熟悉本層平面尺寸后，審查是否滿足使用要求，例如檢查房間平面布置是否方便使用、采光通風是否良好等。識讀下一層平面圖尺寸時，檢查與上一層有無不一致的地方。
三、熟悉、審查工程立面尺寸 建筑工程建施圖一般有正立面圖、剖立面圖、樓梯剖面圖，這些圖有工程立面尺寸信息；建施平面圖、結施平面圖上，一般也標有本層標高；梁表中，一般有梁表面標高；基礎大樣圖、其它細部大樣圖，一般也有標高注明。通過這些施工圖，可掌握工程的立面尺寸。
正立面圖一般有三道尺寸，第一道是窗臺、門窗的高度等細部尺寸，第二道是層高尺寸，并標注有標高，第三道是總高度。審查方法與審查平面各道尺寸一樣，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
檢查立面圖各樓層的標高是否與建施平面圖相同，再檢查建施的標高是否與結施標高相符。建施圖各樓層標高與結施圖相應樓層的標高應不完全相同，因建施圖的樓地面標高是工程完工后的標高，而結施圖中樓地面標高僅結構面標高，不包括裝修面的高度，同一樓層建施圖的標高應比結施圖的標高高幾厘米。
這一點需特別注意，因有些施工圖，把建施圖標高標在了相應的結施圖上，如果不留意，施工中會出錯。 熟悉立面圖后，主要檢查門窗頂標高是否與其上一層的梁底標高相一致；檢查樓梯踏步的水平尺寸和標高是否有錯，檢查梯梁下豎向凈空尺寸是否大于2.1米，是否出現碰頭現象；當中間層出現露臺時，檢查露臺標高是否比室內低；檢查廁所、浴室樓地面是否低幾厘米，若不是，檢查有無防溢水措施；最后與水電空調安裝、設備工藝、第二次裝修施工圖相結合，檢查建筑高度是否滿足功能需要。
四、檢查施工圖中容易出錯的地方有無出錯 熟悉建筑工程尺寸后，再檢查施工圖中容易出錯的地方有無出錯，主要檢查內容如下： 1、檢查女兒墻砼壓頂?shù)钠孪蚴欠癯瘍?nèi)。 2、檢查磚墻下有梁否。
3、結構平面中的梁，在梁表中是否全標出了配筋情況。 4、檢查主梁的高度有無低于次梁高度的情況。
5、梁、板、柱在跨度相同、相近時，有無配筋相差較大的地方，若有，需驗算。 6、當梁與剪力墻同一直線布置時，檢查有無梁的寬度超過墻的厚度。
7、當梁分別支承在剪力墻和柱邊時，檢查梁中心線是否與軸線平行或重合，檢查梁寬有無突出墻或柱外，若有，應提交設計處理。 8、檢查梁的受力鋼筋最小間距是否滿足施工驗收規范要求，當工程上采用帶肋的螺紋鋼筋時，由于工人在鋼筋加工中，用無肋面進行彎曲，所以鋼筋直徑取值應為原鋼筋直徑加上約21mm肋厚。
9、檢查室內出露臺的門上是否設計有雨蓬，檢查結構平面上雨蓬中心是否與建施圖上門的中心線重合。 10、當設計要求與施工驗收規范有無不同。
如柱表中常說明：柱筋每側少于4根可在同一截面搭接。但施工驗收規范要求，同一截面鋼筋搭接面積不得超過50%。
11、檢查結構說明與結構平面、大樣、梁柱表中內容以及與建施說明有無存在相矛盾之處。 12、單獨基礎系雙向受力，沿短邊方向的受力鋼筋一般置于長邊受力鋼筋的上面，檢查施工圖的基礎大樣圖中鋼筋是否畫錯。
五、審查原施工圖有無可改進的地方 主要從有利于該工程的施工、有利于保證建筑質量、有利于工程美觀三個方面對原施工圖提出改進意見。 1、從有利于工程施工的角度提出改進施工圖意見 ①結構平面上會出現連續框架梁相鄰跨度較大的情況，當中間支座負彎矩筋分開錨固時，會造成梁柱接頭處鋼筋太密，搗砼困難，可向設計人員建議：負筋能連通的盡量連通。
②當支座負筋為通長時，就造成了跨度小梁寬較小的梁面鋼筋太密，無法搗砼，可建議在保證梁負筋的前提下，盡量保持各跨梁寬一致，只對梁高進行調整，以便于面筋連通和澆搗砼。 ③當結構造型復雜，某一部位結構施工難以一次完成時，向設計提出：砼施工縫如何留置。
④露臺面標高降低后，若露臺中間有梁，且此梁與室內相通時，梁受力筋在降低處是彎折還是分開錨固，請設計處理。 2、從有利于建筑工程質量方面，提出修改施工圖意見。
①當設計天花抹灰與墻面抹灰相同為1:1:6混合砂漿時，可建議將天花抹灰改為1:1:4混合砂漿，以增加粘結力。 ② 。
3.施工圖紙一般都看 那些內容
看施工圖要深入、細致、抓住重點，領會設計意圖。下面以建筑專業為例，談?wù)勅绾慰词┕D。
首先要認真閱讀設計說明。設計說明是施工圖的綱領，主要看以下內容：
1.建筑工程概況——建筑名稱、建設地點、建設單位；
2.技術指標——建筑面積、建筑工程等級、設計使用年限、建筑層數、建筑高度、耐火等級、人防工程防護等級、屋面防水等級、地下室防水等級、抗震設防烈度等；
3.專項設計——消防、人防、無障礙、節能等；
4.基本做法——墻體、防水防潮、門窗、電梯、玻璃幕墻、玻璃等；
把這些內容看明白了，對建筑的基本情況也就了解得差不多了。
平面圖
1.找指北針。雖然大多圖紙是上北下南，但也有例外，看圖先要“找到北”。
2.看出入口、樓梯、電梯、扶梯的位置及走廊的走向，了解建筑內部的交通組織，在腦子里把建筑“走通”。
3.看軸網及柱子、剪力墻的布置，了解建筑結構體系。
4.看屋面天溝、雨水口及各平面雨水管的布置，了解雨水排放系統。
5.注意做法索引、詳圖索引、剖面剖斷符號。
立面圖、剖面圖
1.看清與平面的對應關系；
2.看建筑層高；
3.節點構造詳圖索引號
詳圖——要對應平、立、剖面圖來看，弄清所在部位。
此外，看圖要注意結合其他專業圖紙。施工圖是幾個專業配套的，不能孤立的看一個專業。例如消防水池，水專業設計尺寸大小并接通管線；建筑布置位置及檢修口；結構設計池壁配筋；電氣設置消防控制水位檢測等。
還有，要注意圖中沒有確定做法的內容，例如“訂購成品”、“由專業公司另行設計”等。
簡而言之，看圖就是理清幾條線，再把線串起來?？炊嗔俗匀痪蜁戳?，就象廣告里說的——“愈欣賞愈懂欣賞”。
4.電氣安裝圖紙怎么看
一、看電氣安裝施工圖紙，首先應學習和熟悉掌握的知識：
電氣制圖及圖例、制圖標注方法；
電氣理論基礎知識
相關技術規范及標準圖集
二、看圖順序：
詳細閱讀施工圖設計總說明，了解具體的設計、施工要求；
閱讀材料表，了解工程量和工程規模；
熟悉系統圖的組成內容及各級的上下關系，
熟知建筑設計功能及相關專業的工藝技術要求；
將系統設計與平面設計結合起來，
再對專業的整體設計進行初步了解，再結合規范要求詳細讀圖。
三、推薦一本書《怎樣閱讀電氣工程圖》
首先你要識圖，認識并弄明白圖紙各個符號（主要是英文符號）的意思，你可以購買一些有關的書籍查看。弄清圖紙的設計意向，（包括：敷設方法，管線的規格，器具的安裝位置等等），必須結合土建施工圖紙對比著看，因為很多設計與土建的圖紙位置不符，或者說不能在其位置實現。
5.裝配圖知識
（一）裝配圖的用途和要求部件或機器都是根據其使用目的，按照有關技術要求，由一定數量的零件裝配而成的。
表達這些部件或機器的圖樣稱為裝配圖。1.裝配圖的用途裝配圖是制訂裝配工藝規程，進行裝配，檢驗、安裝及維修的技術文件。
2.裝配圖的要求（1）裝配圖要有如下的內容：1）一組視圖。2）一組尺寸。
3）技術要求。4）零件編號、明細表和標題欄。
（2）裝配圖與零件圖間的異同區別：1）裝配圖和零件圖一樣，都有視圖、尺寸、技術要求和標題欄4個方面的內容。但在裝配圖中還多了零件編號和明細表，以說明零件的編號、名稱、材料和數量等情況。
2）裝配圖的表達方法和零件圖基本相同，都是采用各種視圖、剖視、剖面等方法來表達。但對裝配圖，另外還有一些規定畫法和特殊表示方法。
3）裝配圖視圖的表達要求與零件圖不同。零件圖需要把零件的各部分形狀完全表達清楚，而裝配圖只要求把部件的功用、工作原理、零件之間的裝配關系表達清楚，并不需要把每個零件的形狀完全表達出來。
4）裝配圖的尺寸要求與零件圖不同。在零件圖上要注出零件制造時所需要的全部尺寸，而在裝配圖上只注出與部件性能、裝配、安裝和體積等有關的尺寸。
（二）裝配圖的形式、內容裝配圖是表示產品及其組成部分的連接、裝配關系的圖樣。1.裝配圖常見的形式1）在新設計或測繪裝配體時，要求畫出裝配圖，用來確定各零件的結構、形狀、相對位置、工作原理、連接方式和傳動路線等，以便在圖上判別、校對各零件的結構是否合理，裝配關系是否正確、可行等。
這類裝配圖，要求把各零件的結構、形狀盡可能表達完整，基本上能根據它畫出各零件的零件圖。2）當加工好的零件進行裝配時，用來指導裝配工作能順利地進行的裝配圖。
這種裝配圖著重表明各零件之間的相互位置及裝配關系，而對每個零件的結構、對裝配無關的尺寸，沒有特別的要求。3）只表示機器安裝關系及各部件之間相對位置的裝配圖。
這種裝配圖，只要求畫出各部件的外形。不論哪一種形式的裝配圖，都是生產中的重要技術文件。
2.裝配圖的內容（1）一組視圖用來表達裝配體的結構、形狀及裝配關系。（2）必要的尺寸標注出表示裝配體性能、規格及裝配、檢驗、安裝時所需的尺寸。
（3）技術要求用符號或文字注寫裝配體在裝配、試驗、調整、使用時的要求、規則、說明等。（4）零件的序號和明細表組成裝配體的每一個零件，按順序編上序號，并在標題欄上方列出明細表，表中注明各種零件的名稱、數量、材料等，以便于讀圖及進行生產準備工作。
（5）標題欄注明裝配體的名稱、圖號、比例以及責任者的簽名和日期等。3.裝配圖上尺寸及技術要求的標注（1）裝配圖上的尺寸標注裝配圖與零件圖不同，不要求也不可能注上所有的尺寸，它只要求注出與裝配體的裝配、檢驗、安裝或調試等有關的尺寸，一般有以下幾種：1）特性尺寸。
特性尺寸是表示裝配體的性能、規格和特征的尺寸。2）裝配尺寸。
裝配尺寸是表示裝配體各零件之間裝配關系的尺寸，通常有：①配合尺寸。配合尺寸就是零件間有公差配合要求的尺寸。
②相對位置尺寸。零件在裝配時，需要保證的相對位置的尺寸。
3）外形尺寸。外形尺寸是裝配體的外形輪廓尺寸，反映裝配體的總長、總寬、總高。
它是裝配體在包裝、運輸、廠房設計時所需的依據。4）安裝尺寸。
安裝尺寸是裝配體安裝在地基或其他機器上時所需的尺寸。5）其他重要尺寸。
其他重要尺寸是在設計過程中，經計算或選定的重要尺寸。上述5類尺寸，并非在每張裝配圖上都需注全，有時同一個尺寸可能有幾種含義，因此在裝配圖上到底應注哪些尺寸，需根據具體裝配體分析而定。
（2）技術要求的注寫由于不同裝配體的性能、要求各不相同，因此其技術要求也不同。擬定技術要求時，一般可從以下幾個方面來考慮：1）裝配要求。
裝配體在裝配過程中需注意的事項及裝配后裝配體所必須達到的要求，如準確度；裝配間隙、潤滑要求等。2）檢驗要求。
裝配體基本性能的檢驗、試驗及操作時的要求。3）使用要求。
對裝配體的規格、參數及維護、保養、使用時的注意事項及要求。裝配圖上的技術要求應根據裝配體的具體情況而定，用文字注寫在明細表上方或圖樣右下方的空白處。
（3）裝配圖中零、部件的序號及明細表裝配圖中所有零、部件都必須編號；并填寫明細表，圖中零、部件的序號應與明細表中的序號一致。明細表可直接畫在裝配圖標題欄上面，也可另列零、部件明細表，內容應包含零件的名稱、材料及數量，這樣有利于讀圖時對照查閱，并可根據明細表做好生產準備工作。
1）零、部件序號的編排方法。①編寫零、部件序號的通用表示方法有以下3種形式（圖1-53）：即在所指零件的可見輪廓線以內畫一小圓點，由圓點起畫一條指引線到圖形以外，并在指引線外端畫一水平短線（大約10mm左右）或一小圓，也可不畫水平短線或小圓，分別在指引線外端附近注寫序號；以上指引線、水平短線和小圓均用細實線繪制；在水平短線上方或小圓內注寫序號時，序號字高應比裝配圖中所注尺寸數字高度大一號或大兩號（圖1-53a,b）；在指引線外端附近。
6.施工設計圖紙主要有哪些
(1)設計說明包括建設地點、建筑規模、建筑面積、抗震設計烈度、人 防工程等級、主要結構類型，建筑總圖絕對標髙與相對標高的關系，建筑室內外 各部分裝飾做法，用料的說明等。
（2）總平面圖標明基地上建筑物、道路、綠化等位置的尺寸、標高，注 明指北針及風玫瑰圖。 常用比例為1:500、1:1000或1:2000。
(3)各層平面圖包括底層平面圖（底層平面形狀，各房間的平面布置情 況，出入口、走廊、樓梯的位置和各種門窗的布置、室內外地面的標高、剖切 線、軸線及編號、臺階、散水或明溝花臺、花池及雨水管等）、樓層平面圖（樓 層平面圖的圖示方法與底層平面圖相同，圖中表明本層室內及室外的雨篷、遮陽 板等）、屋頂平面圖（屋頂?shù)男螤?、屋面排水方向及坡度、檐溝、女兒墻、屋?線、落水口、上人孔、水箱及其他構筑物的位置和索引符號等）。 常用比例為 1:50、1:100 或 1:200。
(4)立面圖房屋各方向的立面圖應繪全，但差異小的可以不畫。立面圖 上畫出兩端軸線及其 編號，建筑物各部分建筑材料與色彩或節點詳圖索引，標注 各剖面圖上表示不出的各部位標高和高度，常用比例同平面圖。
（5）剖面圖剖面圖的剖切位置要選擇在層高不同、層數不同，內外空間 比較復雜，具有代表性的部位，要注明墻柱軸線及編號，剖視方向可見的所有建 筑物配件的內容，標明建筑物配件的高度尺寸、相應標髙。常用比例同平面圖。
（6）詳圖在建筑平面圖、立面圖、剖面圖中未能表示清楚的一些局部構 造、建筑裝飾做法應繪制詳圖，表明該局部構造尺寸及詳細做法。 主要有墻身、檐口、樓梯、門窗以及各構件的連接節點和各部分的裝飾等詳圖。
常用比例為 1:1、1:2、1:5、1:10、1:20 或 1:50。 (7)各專業施工圖各專業工種的施工圖包括基礎平面圖、樓板及屋頂平 面圖和詳圖、結構構造節點詳圖，以及給水排水、電氣照明、暖通空調、上下水 等設備施工圖。
