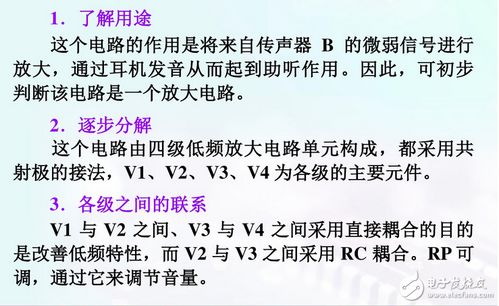

1.求電子電路基礎試題,越簡單越好
第三章 邏輯門電路 [題3.1] 選擇題1. 三態門輸出高阻狀態時， 是正確的說法。
A.用電壓表測量指針不動 B.相當于懸空 C.電壓不高不低 D.測量電阻指針不動2. 以下電路中可以實現“線與”功能的有 。A.與非門 B.三態輸出門 C.集電極開路門 D.漏極開路門3.以下電路中常用于總線應用的有 。
A.TSL門 B.OC門 C.漏極開路門 D.CMOS與非門4.三極管作為開關使用時，要提高開關速度，可 。A.降低飽和深度 B.增加飽和深度 C.采用有源泄放回路 D.采用抗飽和三極管5.TTL電路在正邏輯系統中，以下各種輸入中 相當于輸入邏輯“1”。
A.懸空 B.通過電阻2.7kΩ接電源 C.通過電阻2.7kΩ接地 D.通過電阻510Ω接地6.對于TTL與非門閑置輸入端的處理，可以 。A.接電源 B.通過電阻3kΩ接電源 C.接地 D.與有用輸入端并聯7.CMOS數字集成電路與TTL數字集成電路相比突出的優點是 。
A.微功耗 B.高速度 C.高抗干擾能力 D.電源范圍寬8.邏輯表達式Y=AB可以用 實現。A.正或門 B.正非門 C.正與門 9.要使TTL與非門工作在轉折區，可使輸入端對地外接電阻RI 。
A.>RON B.ROFF10.與CT4000系列相對應的國際通用標準型號為 。A.CT74S肖特基系列 B. CT74LS低功耗肖特基系列 C.CT74L低功耗系列 D. CT74H高速系列 [題3.2] 判斷題（正確打√，錯誤的打*）1.TTL與非門的多余輸入端可以接固定高電平。
（ ）2. 當TTL與非門的輸入端懸空時相當于輸入為邏輯1。( )3.普通的邏輯門電路的輸出端不可以并聯在一起，否則可能會損壞器件。
（ ）4. CMOS OD門（漏極開路門）的輸出端可以直接相連，實現線與。（ ）5.CMOS或非門與TTL或非門的邏輯功能完全相同。
（ ）6.三態門的三種狀態分別為：高電平、低電平、不高不低的電壓。（ ）7.TTL OC門（集電極開路門）的輸出端可以直接相連，實現線與。
（ ） 8.一般TTL門電路的輸出端可以直接相連，實現線與。（ ）9.兩輸入端四與非門器件74LS00與7400的邏輯功能完全相同。
（ ）10.TTL集電極開路門輸出為1時由外接電源和電阻提供輸出電流。（ ）11.TTL OC門（集電極開路門）的輸出端可以直接相連，實現線與。
（ ） [題3.3] 填空題1. 集電極開路門的英文縮寫為 門，工作時必須外加 和 。2.OC門稱為 門，多個OC門輸出端并聯到一起可實現 功能。
3.TTL與非門電壓傳輸特性曲線分為 區、區、區、區。4.集成邏輯門電路主要有 電路和 電路。
5.TTL與非門空載時輸出高電平為 V，輸出低電平為 V，閾值電壓Vth約為 V。6.CMOS門電路中不用的輸入端不允許 。
CMOS電路中通過大電阻輸入端接地，相當于接 ；而通過電阻接Vdd，相當于接 。7.TTL與非門是 極型集成電路，由 組成，電路工作在 狀態。
8.CMOS邏輯門是 極型集成電路，由 管組成，電路工作在 狀態。[題3.4] 二極管門電路如圖所示，已知二極管VD1、VD2導通壓降為0.7V，試回答下列問題： （1）A接10V,B接0.3V時，輸出VO 為多少伏？（2）A、B都接10V,VO為多少伏？ （3）A接10V,B懸空，用萬用表測B 端電壓，VB為多少伏？ （4）A接0.3V,B懸空，測VB時應為多少伏？ [題3.5] 對于如圖所示的各種電路及圖所示的輸入波形，試畫出F1~F4的波形。
圖 圖 [題3.6] 某TTL反相器的主要參數為IIH=20μA,IIL=1.4mA;IOH=400μA,IOL=14mA，求它能帶多少個同樣的門？[題3.7] 在圖所示電路中，輸入圖所示的電壓波形時，試畫出Y的波形，并寫出邏輯表達式。圖 圖 [題3.8] 試說明下列各種門電路中哪些可以將輸出端并聯使用（輸入端的狀態不一定相同） （1）具有推拉式輸出級的TTL門電路；（2）TTL門電路中的OC門；（3）TTL門電路的三太輸出門；（4）普通的CMOS門；（5）漏極開路輸出的CMOS門電路；（6）CMOS門電路的三態輸出門。
[題3.9] 分析如圖所示CMOS門電路，哪些能正常工作，哪些不能，寫出能正常工作電路輸出信號的邏輯表達式。（a） (b) (c) (d) (e) (f) 技 能 題 [題3.10] 有一個車間，用紅、黃兩個指示燈表示3臺設備的工作情況，若一臺設備出現故障，則黃燈亮；若兩臺設備出現故障，則紅燈亮；若三臺設備出現故障，則紅燈和黃燈同時亮。
試用與非門和異或門設計一個能實現此要求的邏輯電路。[題3.11] 試用與非門設計一個A、B、C、D 4人表決電路，當表決某提案時，多數人同意，提案通過，且A、B具有同等否決權。
第三章答案 [題3.1] 選擇題1. ABD 2. CD 3. A 4. ACD 5. ABC 6. ABD 7. ACD 8. C 9. C 10. B [題3.2] 判斷題1.√ 2.√ 3.√ 4.√ 5.√ 6.* 7.√ 8.* 9. √ 10. √ 11. √ [題3.3] 填空題1.OC 電源 負載 2.集電極開路門 線與3.飽和區 轉折區 線性區 截止區。

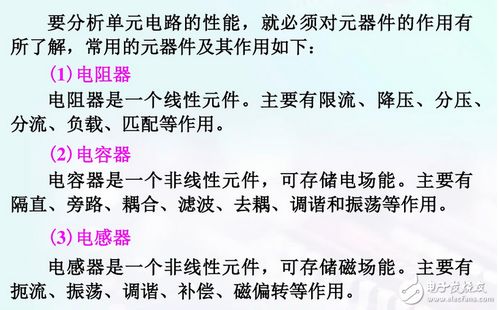

2.電工電子技術之電工基礎知識試卷
一、填空題（每小格1分，共30分） 1、負載的作用是把（電能）轉換為（其它形式的能）。
2、歐姆定律告訴我們，通過電阻元件兩端的（電流）與其兩端之間的（電壓）成正比；電壓固定時，則與（電阻）成反比。 3、電流通過電阻時，電阻會發熱，將電能轉換成熱能，這就是（電流的熱效應）。
4、交流電的優點很多，其中輸電時將電壓升高，以減少（線路） 損失；用電時把電壓降低，以降低（使用電壓） 。 5、電容充電是將電提供的（電場能）儲存起來；電容器放電是將（電場能）釋放出來。
6、各種電氣事故中，（短路）占有特別突出的地位。 7、我國規定（42）、（36）、（24）、（12）、（6）為安全電壓。
在潮濕環境中應使用（12）伏以下。 8、10000赫高頻交流電的感知電流，男性約（1.5）毫安，女性約為（0.6）毫安；平均擺脫電流，男性約為（16）毫安，女性約為（10.5）毫安。
9、一般來說，觸電形式有（接觸觸電）、（感應觸電）和 （跨步電壓觸電）三種。 10、青、中年人以及非電工觸電事故很多，主要是由于這些人是主要的操作者、（ ）、（ ）的緣故。
二、判斷題（每小題2分共30分） 1、為了防止可以避免的觸電事故，只須做好電氣安全管理工作即可。（X） 2、電氣安全檢查主要是檢查線路是否漏電和是否有人觸電。
（X） 3、高壓設備倒閘操作，必須填寫操作票，應由兩人進行操作。（V） 4、高壓驗電必須帶絕緣手套。
（V） 5、帶電作業不受天氣條件限制。（X） 6、保護接地、保護接零、加強絕緣等屬于防止間接觸電的安全措施，（V） 7、作用兆歐表測量線路對地絕緣電阻時，應將G端接地，L端接導線。
（V） 8、幾種線路同桿架設應取得有關部門的同意，其中電力線路在通迅線路上方，而高壓線路在低壓線路上方。（V） 9、保護接地適用于不接地電網。
（V） 10、保護接零系統中，保護裝置只是為了保障人身的安全。（X） 11、使用電流互感器可以允許二次側開路。
（X） 12、合閘時先合高壓斷路器，分閘時先分隔離開關。（X） 13、0.1級儀表比0.2級儀表精度高.（V） 14、800伏線路屬高壓線路。
（X） 15、膠蓋閘刀開關能直接控制12千瓦電動機。（X） 三、問答題（共20分） 1、在什么情況下電氣設備可引起空間爆炸。
（7分）答：設備短路、遭遇雷擊、絕緣被破壞都有可能 引起空間爆炸。2、在火災現場尚未停電時，應設法先切斷電源，切斷電源時應注意什么？（8分） 答：①火災發生后，由于受潮或煙熏，有關設備絕緣能力降低，因此拉閘要用適當?shù)慕^緣工具，經防斷電時觸電。
②切斷電源的地點要適當，防止切斷電源后影響撲救工作進行。 ③剪斷電線時，不同相電線應在不同部位剪斷，以免造成短路，剪斷空中電線時，剪斷位置應選擇在電源方向的支持物上，以防電線剪斷后落下來造成短路或觸電傷人事故。
④如果線路上帶有負荷，應先切除負荷，再切斷滅火現場電源。在拉開閘刀開關切斷電源時，尖使用絕緣棒或戴絕緣手套操作，以防觸電。
3、變壓器并列運行應具備那些條件？（5分） 答：變壓器并列運行應具備那些條件： ①變比相等 ②接線組別相同 ③阻抗電壓相等 ④容量相差不超過3倍五、計算題（20分） 1、某用裝有220V40W和25W白熾燈各3盞，若正常供電，每天用電3小時，一個月（30天）該用戶消耗電能為多少度？若每度電費2角錢，一個月應交多少錢？（7分）解：（40+25）*3*3*30/1000*0.2=3.51（元） 2、在380V的三相電路上接有每相電阻為4歐姆的電抗為3歐姆的三相負載，計算星形連接時，負荷的三相有功功率。（6分） 解：Xr=4（Ω），Xl=3（Ω），則X=5（Ω），cosφ=0.8 I=380/1.732/5=44(A) P=1.732*U*I*cosφ=1.732*380*44*0.8/1000=23(kW)3、已知一臺變壓器，它的輸入電壓為220V，輸出電壓為20V，原邊線圈為600匝，測得原線圈的電流為0.6安，求副邊的匝數及電流。
（7分）解：N1/N2=U1/U2, N2=N1*U2/U1=600*20/220=54.5（匝） I1/I2=U2/U1, I2=I1*U1/U2=0.6*220/20=6.6(A)。
