電氣接地教材(求關于接地技術的書籍)

1.求關于接地技術的書籍

關于接地技術的書籍：

1、《接地設計與工程實踐》共分16章，包括接地基本原理，土壤電阻率勘測、分析，接地電阻常用計算公式，接地設計原則，注意從整體直觀上理解接地——形狀篇、電阻率篇，軟件程序——掌握卓越的接地技術迅捷之路，接地電阻值測量，快速掌握卓越接地技術的黃金法則，擇取接地材料的黃金法則，關于接地材料的選擇參考，發電廠、變電所接地，輸電線路桿塔接地，通信接地，“中國特色”接地，當前接地建設的主要問題。

2、《實用接地技術》主要介紹的實用接地技術，涵蓋電力、建筑、通信、電子、電視廣播、電子計算機、數據處理、工礦企業、醫療設備、家用電器等諸多領域。全書共有15章，著重介紹各種電氣、電子設備的接地，特殊環境的接地，防雷接地，等電位聯結，以及接地的設計、計算、安裝、維護管理和接地裝置的降阻防腐等，敘述全面，簡明扼要，實用性強。

3、《接地技術與接地裝置（第二版）》主要敘述電氣接地的概念、作用以及在電力系統，工業電氣、通訊設備、家用電器等建筑設施方面的接地要求，同時也介紹了有關電氣接地的設計、安裝、工藝標準、檢驗、運行維護與測量等方面的內容，輔以礦井生產場所、水廠、工廠生產車間、火災和爆炸危險場所、潮濕環境、腐蝕環境等特殊場所的接地實例，內容豐富，語言平實，通俗易懂。

ps建議你到網上購買

2.接地和安全知識點有哪些?

8。

1等電位聯結：在電氣裝置或某一空間內，將所有金屬可導電部分，以恰當?shù)姆绞交ハ嗦?lián)結，使其電位相等或接近，消除或減小各部分之間的電位差，有效防止人身遭受電擊、電氣火災等事故的發生，此類連接叫等電位聯結。總等電位聯結MEB，輔助等電位聯結SEB，局部等電位聯結LEB。

8。2等電位聯結和接地的關系：接地是指把電氣系統、電氣設備外露金屬外殼和金屬構件通過導體與大地聯結，使其被連接部分與地電位相等或接近。

等電位連接應當接地。但由于對象不同，等電位連接不接地也是安全的。

如飛機、車載發電機等。 8。

3接地故障：相線對裝置的外露金屬外殼和金屬構件、非電氣裝置人外露可導電部分、大地之間的電氣短路。 危害極大，造成火災及人身電擊。

電氣線路設置接地保護的措施是必要的。 8。

4人身電擊安全電壓：干燥或濕潤的區域，干燥的皮膚、高電阻地面，交流50V；、潮濕的區域，潮濕的皮膚、低電阻地面，交流24V；浸入水中，我國暫無規定，一般6V；與IEC略有不同。 以上安全電壓包括接地系統的相對地或極對地，在不接地系統中的相間電壓或極間電壓。

8。5交流系統中，中性點接地的作用： 系統運行情況發生變化、波動時，中性點電位不發生漂移，保證系統相間電壓的穩定，繼電保護的可靠性、防止系統振蕩，保證系統正常運行，又稱為交流系統的工作接地； 發生單相接地時，非故障相對地電壓仍可保持在相電壓附近，中性點不接地時，則相對地電壓增加到 倍相電壓； 中性點接地，為地面強大的瞬變電磁場（（如雷電）產生的感應對地過電壓，提供泄放通路； 在實際運行中，為了特殊需要，也有中性點不接地系統，IT系統，在上述的 一些電氣危險，不可避免的存在，故IT系統復雜且投資大。

8。6供電系統的接地形式：工作接地，中性點的接地；保護接地，負載側設備外露金屬外殼和金屬構件把通過導體與大地相接。

保護接地對安全的貢獻巨大，設備外露金屬外殼和金屬構件不能作為保護導體，必須有專用的保護線。 8。

7兩個公式： 8。8隔離變壓器供電：配出PE線作用，是設備間等電位，PE線絕不能同地連接，二次回路導線和設備外殼不接地，碰殼故障時，外殼與地不存在電位。

3.電氣保護接地

接地和接零相比較有哪些不同之處？ 一、接地保護的概念 接地保護又常稱為保護接地，就是將電氣設備的金屬外殼與接地體連接，以防止因電氣設備絕緣損壞而使外殼帶電時，操作人員接觸設備外殼而觸電。

在中性點不接地的低壓系統中，在正常情況下各種電力裝置的不帶電的金屬外露部分，除有規定外都應接地。 如： （1）電機、變壓器、電器、攜帶式及移動式用電器具的外殼。

（2）電力設備的傳動裝置。 （3）配電屏與控制屏的框架。

（4）電纜外皮及電力電纜接線盒、終端盒的外殼。 （5）電力線路的金屬保護管、敷設的鋼索及起重機軌道。

（6）裝有避雷器電力線路的桿塔。 （7）安裝在電力線路桿塔上的開關、電容器等電力裝置的外殼及支架。

低壓電力網的電力裝置對接地電阻的要求如下： （1）低壓電力網中，電力裝置的接地電阻不宜超過4歐。 （2）由單臺容量在100千伏·安的變壓器供電的低壓電力網中，電力裝置的接地電阻不宜大于10歐。

（3）使用同一接地裝置并聯運行的變壓器，總?cè)萘坎怀^100千伏·安的低壓電力網中，電力裝置的接地電阻不宜超過10歐。 （4）在土壤電阻率高的地區，要達到以上接地電阻值有困難時，低壓電力設備的接地電阻允許提高到30歐。

二、接零保護的概念 為了防止電氣設備因絕緣損壞而使人身遭受觸電危險，將電氣設備的金屬外殼與供電變壓器的中性點相連接者稱為接零保護。 在中性點非直接接地的低壓電力網中，電力裝置應采用低壓接零保護。

在中性點非直接接地的低壓電力網中，電力裝置應采用低壓接地保護。由同一臺發電機、同一臺變壓器或同一段母線供電的低壓電力網中，不宜同時采用接地保護與接零保護。

三、接地和接零相比較 保護接地和保護接零是維護人身安全的兩種技術措施，其不同處是： 其一，保護原理不同。 低壓系統保護接地的基本原理是限制漏電設備對地電壓，使其不超過某一安全范圍；高壓系統的保護接地，除限制對地電壓外，在某些情況下，還有促成系統中保護裝置動作的作用。

保護接零的主要作用是借接零線路使設備潛心電形成單相短路，促使線路上保護裝置迅速動作。 其二，適用范圍不同。

保護接地適用于一般的低壓不接地電網及采取其它安全措施的低壓接地電網；保護接地也能用于高壓不接地電網。不接地電網不必采用保護接零。

其三，線路結構不同。保護接地系統除相線外，只有保護地線。

保護接零系統除相線外，必須有零線；必要時，保護零線要與工作零線分開；其重要的裝置也應有地線。 。

4.學習電工的基礎書籍,那種比較適合初學者

學習電工的書籍，最直觀的書籍：《電工基礎》，《電工基礎》是由中國電力出版社出版的一本關于電工知識的書籍，基本內容突出實用性，以需求、夠用為度，講述電工技術中電路與磁路的基本概念，基本規律和基本分析方法。

本書本著模塊式的編寫思路，將理論知識和實踐技能（實訓）模塊化，體現“學習任務引領”的教改思想，突出實踐技能訓練，培養職業能力本位的理念，融“教、學、做”為一體。通過對職業崗位能力進行分析，精選理論教學內容，切實落實高職教育“理論知識夠用為度”的理念，同時適當兼顧后續課程學習和學生后續發展學習所需的理論知識。按照職業崗位能力要求設計實訓項目，圍繞實訓所需組織相關理論知識體系，理論內容適度。充分考慮學生的認知規律和教學活動規律，盡量以圖文并茂的形式，用簡潔的語言編寫，從而降低理論難度，提高學生的學習積極性。教材的編寫盡量吸收企業的實際案例，激勵學生的創新能力。實訓項目的設計突出學生職業能力的培養及職業資格電工上崗證考證訓練。

本書共有6個項目，包括電路的基本知識、直流電路、單相正弦交流電路、三相正弦交流電路、磁路與變壓器、動態電路及其暫態分析。

本書可作為各級各類職業院校電類、機電類專業的教學用書，也可供從事電氣控制、電工工作的技術人員、工人和管理人員參考。

5.工地常用電氣設備的幾種接地形式

1.工作接地

工作接地也叫系統接地，是根據電力系統正常運行方式的需要而將網絡的某一點接地.例如將三相系統的中性點接地，其作用為穩定電網對地電位，從而可使對地絕緣降低，還可以使對地絕緣閃絡或擊穿時容易查出，以及有利于實施繼電保護措施.

2.保護接地

保護接地也叫安全接地，電氣裝置的金屬外殼、配電裝置的構架和線路桿塔等，由于絕緣損壞有可能帶電，為防止其危及人身和設備的安全而設的接地.

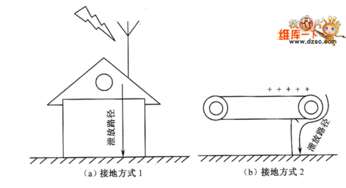

3.防雷接地

這是為了讓強大的雷電流安全導入地中，以減少雷電流流過時引起的電位升高，例如避雷針、避雷線以及避雷器等接地.

4.防靜電接地

為了防止靜電對易燃、易爆物如易燃油、天然氣貯罐和管道的危險作用而設的接地.
