如何根據電路圖連接線路？

根據電路圖接線是電工基礎里的一項必備技能，非常簡單、也非常重要，但是很多同學往往還是不知道怎么按圖接線。我來說一下我的培訓心得吧！如果對大家有幫助，記得收藏、點贊、轉發喲！

要想學會按圖接線，我們必須具備一些電工基礎（按重要度依次排列，其中第1、2點必須會，第3點掌握以后接線不容易出錯，其他會的越多越好）。

認識圖紙中各個圖形符號及文字符號表示什么意思？能找到圖紙中圖形符號對應的元器件及接線端子學會按照一定的規律去接線了解元器件的基本原理、作用及接線規律檢測線路是否正常

電路圖文字及圖形符號

要學會按圖接線，能看懂電路圖中各文字及圖形符號的意思，這是最最基本的。如果連圖紙中各個符號是什么意思都看不懂的話，那接線將無從下手。

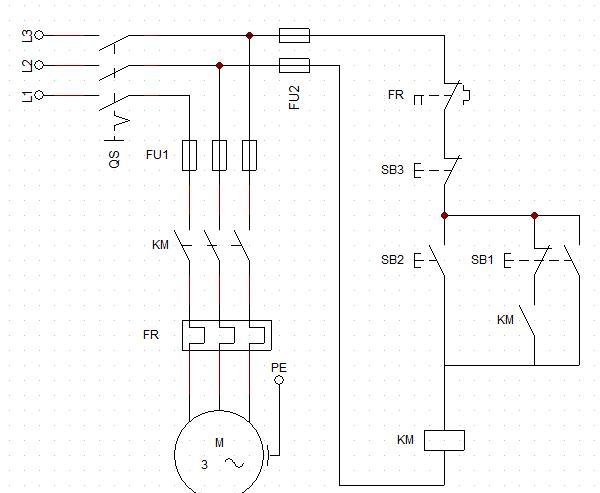

就拿上圖“三相異步電動機 點動+連動 原理圖”為例：要想學會按照這個電路圖接線，首先我們要明白這個圖紙中各個圖形及文字符號表示什么東西。比如，圖中FU代表什么意思？KM又代表什么意思？SB又代表什么意思？等等.....這個是文字符號。

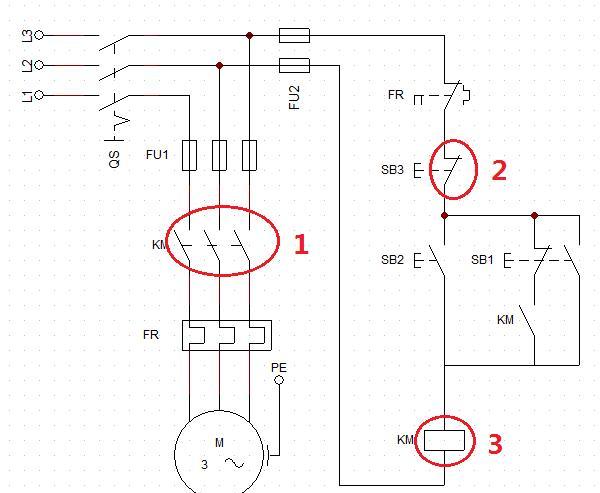

又比如，下圖中紅色圈起來的圖形符號又表示什么意思？等等...

不知道這些文字符號和圖形符號表示什么含義，可以去網上搜索，也可以查國家標準。網上搜索到的答案，很多都參雜個人意見，難免有錯。我個人建議看國家標準，這是最權威的，而且可以確保是正確的。

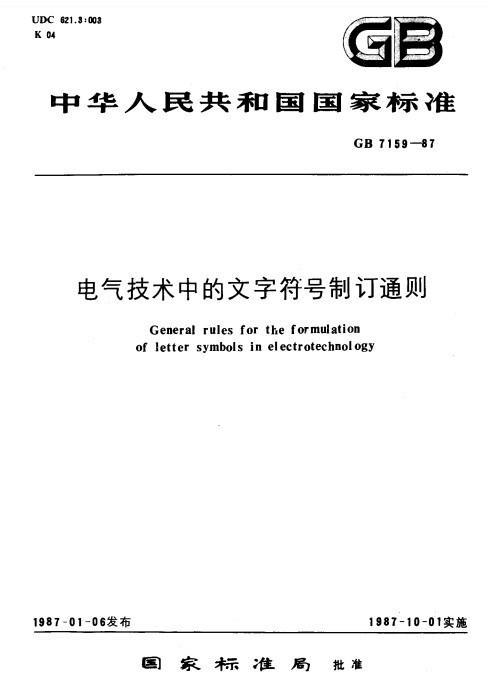

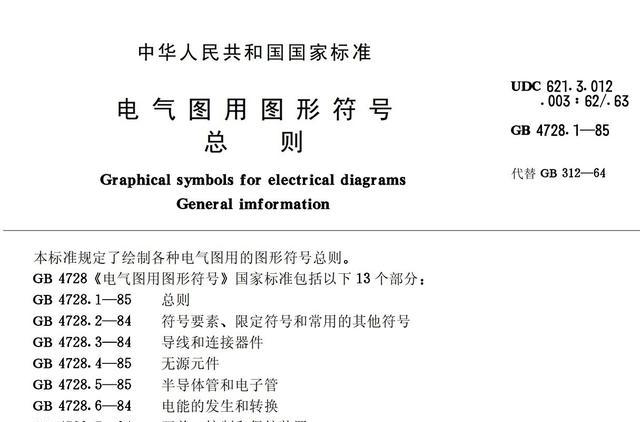

電氣元件文字符號與圖形符號的標準號分別是：GB/ 7159-87 《電氣技術中的文字符號制訂通則》、GB/ 4728-85 《電氣圖用圖形符號》。這兩個標準可以分別在網上搜一下，很容易找到的。

能找到對應的元器件及接線端子

知道電路圖中各圖形及文字符號的含義以后，接下來我們還需要把各個符號和實物對應上，畢竟電線是接在實物元器件上。這個是什么意思呢？

我們還是以剛才那個電路圖為例。

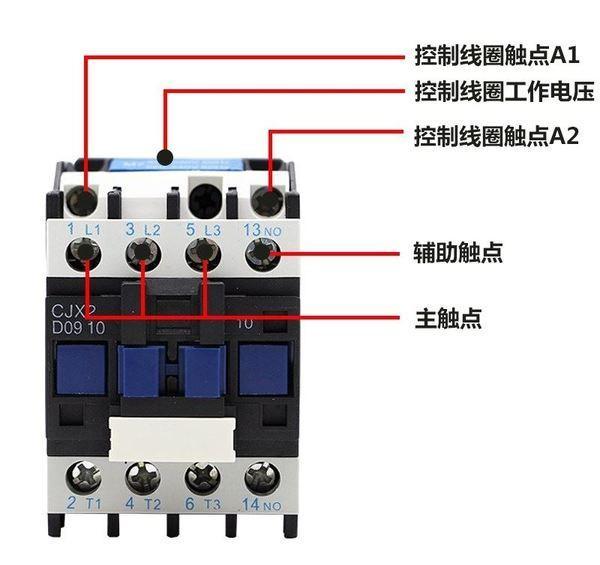

比如，圖中KM表示交流接觸器，紅圈1中的符號表示主觸點，把它們（文字符號和圖形符號）組合起來就是交流接觸器的主觸點。知道這個以后，然后我們接下來就要能在配電柜里能找到對應的接觸器，再在接觸器上能找到對應的主觸點。

那這一步就需要對該元器件各接線柱名稱有基本的了解了。想要學習和了解某個電氣元件，最方便、最快捷、成本最低的方式就是看它的說明書及技術資料。說明書基本上都是隨元器件附帶，像相關的技術資料可以去該品牌的官網查詢。

接線基本規律

當你能看懂電路圖中各符號，也能找到對應的實物接線端子，接下來只需要按照電路圖接線即可。對于簡單的電路圖，隨便怎么接，基本上都不會出錯。但是對于復雜的電路圖，必須要按照一定的規律去接線，否則很容易出錯。如果一旦接錯，想要找出問題點，那難度比接線要困難10倍不止。

那接線有什么規律呢？我來分享一些我的一些個人技巧

對于電路圖，按照從左至右、從上到下的順序接線；以能耗元件為分界點，遇到接線點優先連接。對于元器件上面的接線端子，如何沒有特定方向，一律按照左進右出、上進下出接線。如果需要分方向，按照既定方向接線即可。

具體每句話是什么意思？我還是以上面那個電路圖為例，詳細說一下。

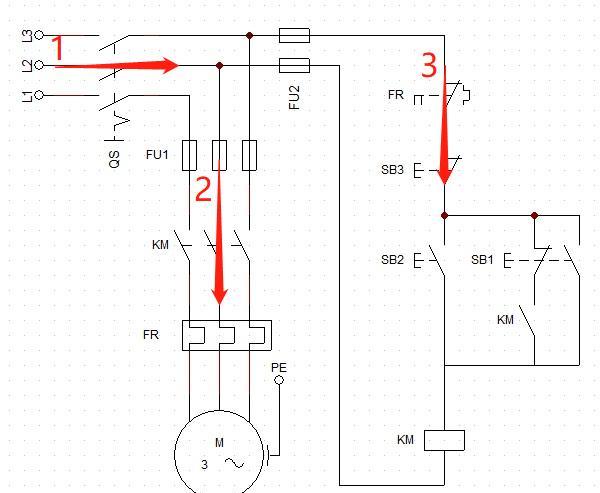

“電路圖按照從左到右，從上到下的順序接線”。具體如下圖所示：

“以能耗元件為分界點”這個是指，如果電路圖中有多個能耗元件（比如有多個線圈、指示燈等），那么我們在接線的時候，以能耗元件為分界線，先把能耗元件的一邊全部接完，最后再把另外一端都連接起來。這樣不容易發生接短路的情況。

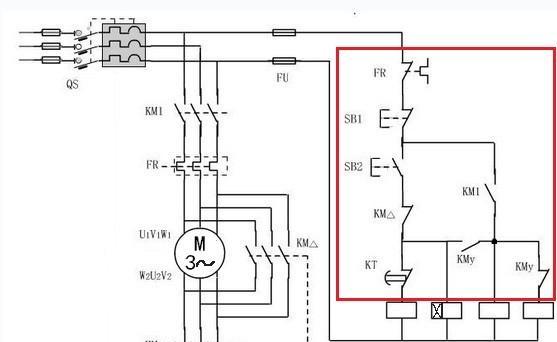

比如，我們在接星三角降壓啟動控制線時，我們可以先把紅色方框內的全部接完，最后再把所有線圈的另外一端并聯起來。這樣不容易接錯（即錯把電源另外一端接到進線上），出現短路情況。

“遇到接線點優先連接”這個是什么意思呢？我們還是以剛才那個圖紙為例

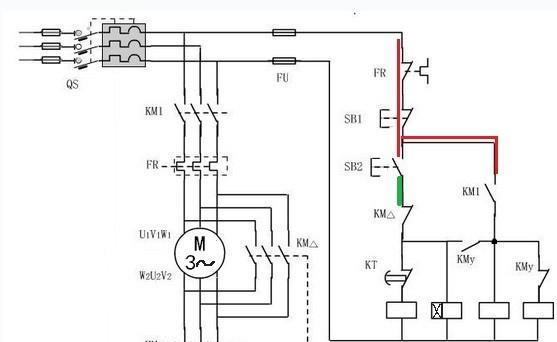

如圖紅色線標記處，SB1出線有一個“接線點”，它分了2條線出來。如果我們接到這個地方的時候，我們應該優先把SB1的2條出線都接好，然后再繼續按“從上到下、從左到右”的規則接線，即接下來接綠色標記線部分。

“對于元器件上面的接線端子，如何沒有特定方向，一律按照左進右出、上進下出接線。如果需要分方向，按照既定方向接線即可?！?/strong>這個是什么意思呢？我們以這個接觸器為例
