用萬用表測電機會燒壞嗎？

如何用萬用表測水泵電機線圈是否燒壞，判斷電機的好壞要測量線圈繞組之間有無斷路、短路現象和絕緣電阻三個條件。先要查看電機是三相電機還是單相電機，三相電機各相繞組的阻值是一樣的，而單相電機各相繞組阻值是不一樣的。

三相電機

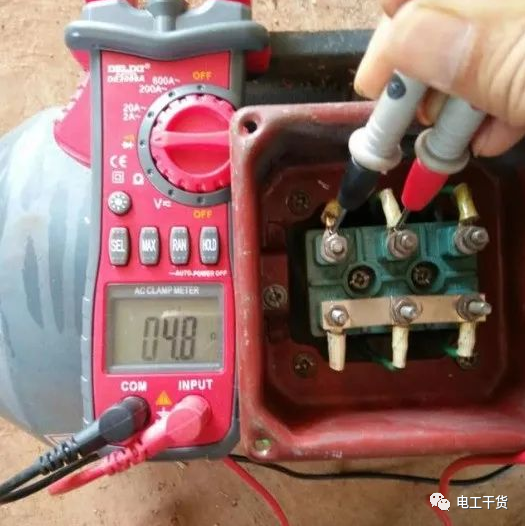

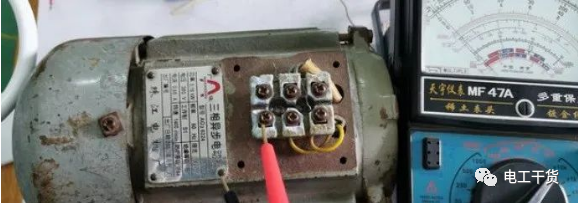

三相電機有三副線圈繞組，測量三相電機，萬用表的檔位打在200歐姆檔。三相電機不論是星型接法還是三角形接法，都可以用同樣的方法測量，只需要測量U1、V1、W1相互之間的阻值。U1對V1、U1對W1、V1對W1，測量的阻值結果如果一樣，相互誤差值不超過10%，可以判斷線圈無斷路、短路問題。

斷路：如果其中一組線圈的測量阻值已經無窮大了，或者遠遠大于其他兩組阻值。可以確定電機線圈斷路損壞。

短路：測量其中一組繞組阻值與另外兩組阻值相差30%以上，造成三相不平衡，可以判斷電機短路燒壞。

7.5KW以下的電機線圈阻值一般在2-50歐姆之間。電機功率越大線圈阻值越小，電機功率越小線圈阻值越大。

測量繞組之間的阻值是正常后也不能說電機就是好的，還要測量電機的絕緣電阻，也就是繞組對外殼的阻值。萬用表檔位打在MΩ檔位上，分別測量U1、V1、W1與外殼的阻值。測量阻值在0.58MΩ以上，判斷電機是好的，測量阻值在0.58MΩ以下，判斷電機絕緣不好需要維修。

單相電機

單相電機有兩幅線圈繞組，一組啟動線圈，一組運行線圈。一般情況下，啟動線圈的阻值小，運行線圈的阻值大。單相電機的接線口也是三個接線端子，分別為啟動線圈一端，運行線圈一端，啟動線圈與運行線圈的公共端。

用萬用表測量單相電機三個接線端子分別兩兩相測，會測出三組不同阻值，最小阻值的為運行線圈，中間阻值為啟動線圈，最大阻值的為串聯總阻值=運行線圈阻值+啟動線圈阻值。判斷單相電機好壞三要素?cái)嗦?、短路、絕緣電阻。

斷路：?jiǎn)?dòng)線圈或者運行線圈阻值無限大，或者遠遠大于另外一組阻值為斷路

短路：?jiǎn)?dòng)線圈或者運行線圈阻值接近于零為短路。絕緣電阻的測量和三相電機的一樣。

單相水泵電機功率普遍比較小一般都在一千瓦以下，線圈阻值一般在20-200歐姆之間。

單相電機接線，啟動線圈與運行線圈串聯后，與電容并聯（最大阻值的兩個端子與電容并聯）。當運行線圈的兩端加上220v電源，電機為正轉。當幫220電源接在啟動線圈的兩端，電機為反轉。
