八路搶答器焊接的(八路搶答器原理是怎樣)
1.八路搶答器原理是怎樣
原發布者：流星初見

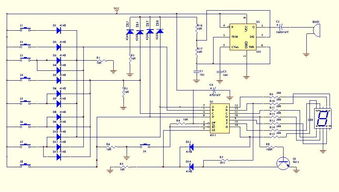

八路搶答器原理分析八路搶答器主要由編碼電路、鎖存/譯碼/驅動電路于一體的CD4511集成電路、數碼顯示電路和報警電路組成。搶答器編碼電路由VD1-VD12組成，實現數字的編碼。CD4511是一塊含BCD-7段鎖存/譯碼/驅動電路于一體的集成電路。報警電路由NE555接成多諧振蕩器構成。數碼顯示電路由數碼管組成，輸入的BCD碼自動地由CD4511電路譯碼成十進制數，然后在數碼管上顯示。搶答器報警電路由NE555接成多諧振蕩器，其中R16=R17=10K?，揚聲器通過100uF的電容器接在NE555IC的3腳與0.1uF的電容器之間。R16沒有直接和電源相接，而是通過四只1N4148組成二極管或門電路，四只二極管的陽極分別接CD4511的1,2,6,7腳，任何搶答按鍵按下，報警電路都能振蕩并發出響聲。KB1-KB8組成1-8路搶答鍵，VD1-VD12組成數字編碼器，任一搶答案鍵按下，都須通過編碼二極管編成BCD碼，將高電平加到CD4511所對應的輸入端，其中CD4511的引腳6,2,1,7分別為BCD碼的D,C,B,A(D為高位，A為低位，即D,C,B,A分別代表BCD碼的8,4,2,1位)。當電路通電，主持人按下復位鍵KB9后，選手就可以開始搶答。設按下KB8鍵，高電平加到CD4511的6腳，而2,1,7腳保持低電平，此時CD4511輸入BCD碼“1000”。如果按下KB3搶答鍵，高電平通過編碼二極管VD3、VD4加到CD4511集成芯片的1、7腳（B、A位），1、7腳為高電平，2、6腳保持低電平，此時CD4511輸入BCD碼為“0011”。假設按下KB5鍵，此時高電平通過兩只二極管VD6,VD7加到CD4
2.跪求~八路搶答器原理圖及原器件
八路搶答器 該八路搶答器用于8人及8人以下的搶答比賽中，本搶答器實用可靠，采用數碼顯示器顯示搶答編號，具有數碼鎖存，優先搶答及規定時間內搶答有效的功能。
電路原理框圖 將搶答中先按下按鈕的編號用鎖存器鎖存，其它按鈕無效，然后送入專用頻道數顯譯碼電路，直接驅動數碼管顯示搶答編碼。 二、電路各功能模塊分析 （1）輸入電路 利用8個常開接鈕開關S1~S8和8只電阻R1~R8，組成搶答器的輸入電路。
S1~S8為自復式常開按鈕開關，分別作為8位搶答按鈕，與它相連的8只電阻為下拉電阻，以保證按鈕未按下時，鎖存器的輸入端為低電平。 （2） 定時電路 由555定時器，三極管T1、T2，非極性電容C3,C4，二極管D，時間繼電器KT，電阻R13~R16組成。
當電路接通（S0按下），三極管T1經R16分壓后導通，555定時器二腳電位拉低，3腳輸出高電平，開始定時（設定為30S）三極管T2導通，繼電器KT線圈得電，其常開開關閉合電路自鎖。 （3） 8線一8線鎖存優先編碼器 由帶公共時鐘和復位端的編碼器74LS273組成。
編碼器的邏輯功能就是把輸入的每一個高、低電平信號編成一個對應的二進制代碼。優先編碼器中，允許同時輸入兩個以上的編碼信號。
不過在設計優先編碼器時已經將所有的輸入信號按優先順序排了隊，當幾個輸入信號同時出現時，只對其中優先權最高的一個進行編碼。 （4） 譯碼顯示電路 由專用頻道數顯譯碼器CH233，電阻R10，數碼顯示管LT5547組成。
譯碼器的邏輯功能是將每一個輸入的二進制代碼譯成對應的輸出高、低電平信號，是編碼器的反操作。數碼管可以用TTL或CMOS集成電路直接驅動，所以使用譯碼器將BCD編碼譯成數碼管所需要的驅動信號，以便使數碼管用十進制數字顯示出BCD編碼表示的數值。
（5）音響提示電路 由兩部分組成，喇叭B1組成提示開始搶答提示電路；KD型“叮咚”音樂集成電路，喇叭B2，極性電容C2，電阻R9組成搶答提示電路。 （6）電復位清零電路 由二極管VD9，電阻R11，極性電容C1組成。
555定時器的定時時間到，電路失電，電復位清零電路將鎖存器清零復位，鎖存器輸出為低電平。 三、電路中所使用的元件 編 號 名 稱 數 量 編 號 名 稱 數 量 S0~S8 復 位 開 關 9 LT5547 數碼顯示管 1 R1~R8 下 拉 電 阻 8 VD1~VD9 二極管 9 R9~R14 電 阻 6 C1,C2 極性電容 2 R15,R16 分 壓 電 阻 2 C3,C4 非極性電容 2 IC1 74LS2733 鎖存編碼器 1 VD 單向可控硅 1 IC2 CH233 數顯譯碼器 1 V 二極管 1 IC3 KD 音樂集成電路 1 T1,T2 三極管 2 555 定時器 1 B1,B2 喇叭 2 KT 時間繼電器 1 附圖1 八路搶答器所選材料清單 電路原理總圖 開關S0為主持人發出搶答命令時用的自復位常開式按鈕開關。
按下S0后，開始搶答提示喇叭B1響，可以開始搶答。這時由以555定時器為核心的定時電路開始開作。
三極管T1導通， 555定時器觸發計時。時間繼電器線圈KT得電，延時（設定為1秒）后，常開觸頭閉合，電路自鎖。
這時主持人松開S0，喇叭B1不再響。 如果1號搶答成功，此時鎖存器輸出端Q1變?yōu)楦唠娖?，同時VD1~VD8組成的或門輸出高電平，給晶閘管控制端一個脈沖，晶閘答VD導通，鎖存器處于鎖存狀態，所以輸出端的數據保持不變，輸出端Q1一直是高電平，經譯碼器各腳（a–g）輸出高、低電平，由數碼管顯示出“1”，與此同時由可控硅導通時產生的觸發信號送到提示電路觸發音樂集成電路工作，使揚聲器B2發出提示音響，為了區別開始搶答提示音，使用“叮咚”型的音樂集成芯片。
此后無論誰再按鈕，都不能使鎖存器的數據發生變化，音響提示電路也不會產生音響。 當搶答計時到時，無論有人搶答過還是無人搶答，都將使三極管T2無觸發高電平，時間繼電器KT線圈失電，閉合的常開觸頭斷開，電路失電，再搶答也無效，即具有規定時間搶答有效的功能。
經VD9、R11、C1復位清零，鎖存器輸出為低電平，不再鎖存。 到下一題時，再由主持人按下開始搶答按鈕S0，由B發出搶答提示音。
附圖2 八路搶答器原理圖 五、設計心得 在設計之前，參考了許多相關的資料，從網絡上下載了原理圖。在設計中又參考了以前講過的四路搶答器的原理圖，有了基本的思路。
但著手設計時，又出現了許多未預料到的問題，例如元件的選擇：在選擇編碼器時，是采用普通編碼器還是優先編碼器。普通編碼器中，任何時刻只允許輸入一個編碼信號，否則輸出將發生混亂。
所以選擇了優先編碼器。但是74LS系列中眾多不同管腳的類型，選擇哪個作編碼器。
經過查找，選擇了8線-8線的74LS273，因?yàn)橄胗脭?shù)字的形式顯示搶答者的編號，所以選擇了數碼顯示管，但數碼顯示管不能直接和74LS273相連，數碼顯示管需要由TTL或CMOS集成電路驅動，所以在TTL還是CMOS集成電路上又進行了比較和選擇。最后選擇了專用頻道數顯譯碼器CH233，用它將74LS273輸出的二進制代碼譯成相對應的高、低信號，用其作為數碼顯示管的驅動信號，數碼顯示管顯示出相對應的選手編號。
在定時電路中，555定時器的類型也很多，根據設計需要選擇了555定時器低電平觸發。 在一些設計原理上也遇到了許多新問題。
剛開始設計時，電路中并未采用單。
3.八路搶答器原理是怎樣
電路原理如附圖，它由IC1和一個編碼開關以及控制器等組成。
編碼開關是由IC1中的輸入端A、B、C、D與二極管和按鍵組成。驗證編碼開關是否正確，只要按住任意一個按鍵。
使它有一個正電平輸入，數碼管就會顯示相應的數字來。A、B、C、D這四條編碼線。
分別是1、2、4、8。3則是由1+2同時輸入一個正電平獲得，5則由1+4獲得，6則由2+4獲得，7則由1+2+4獲得，二極管是起反向截止作用的。
控制器是由可控硅和IC1的控制端（IC1的⑦、①、②、⑥腳）構成。當任意按下一個按鍵時，可控硅都會被觸發導通，使IC1的控制端始終保持有一個高電平的輸入.因此所按的數字得以鎖存。
這樣，后按下的按鍵就不能起作用，數碼管就只顯示先按下的鍵號。 這里的可控硅另一端與音樂片的正極相連。
當可控硅導通時，使音樂片得以通電發聲。從而完成整個搶答功能。
該音樂片上電即能觸發，也能自動停止，因此無需設暫停鍵。 當按下復位鍵時。
可控硅被切斷電源而截止，IC1的控制端則由高電平轉變?yōu)榈碗娖蕉辶?。為下一次搶答做?zhǔn)備。
4.關于八路搶答器
DP801運算速度快，它能在很短的時間內處理多個信息。我們利用它的插座便能制作出一臺八路搶答器。 搶答器有八路接口，可以隨用隨接，需要幾路用幾路。并且為比賽主持人準備了按鈕和顯示燈，以便確認是否有人搶答。 運行程序，單片機快速檢測各搶答臺按鈕和主持人按鈕。主持人按下“開始”按鈕后0#燈點亮。單片機繼續檢測各按鈕。若有人按鈕，則顯示其號碼，并調用地址為70的子程序計時（畫橫線處可更改計時時間）。在計時過程中，若答對問題，主持人可用“復位”鍵退出子程序繼續下一題。到時間還沒有回答完，單片機便會發出聲音報告，然后自動繼續運行。若無人按鈕，主持人可用“復位”鍵熄滅0#燈進行下一題。 制作安裝：將接口板、指示燈、按鈕、插孔焊接好固定在如圖2的盒子里。 使用時，將用到的搶答器按鈕插頭插進插孔里運行程序就可以了。搶答器由按鈕、接口板、單片機（DP801）三部分組成，按鈕和接口板之間用插頭、插座連接。接口板和單片機之間用26線扁平線連接。接口板電路原理圖見圖1。 程序清單如下： 地址 指令機器碼 指令助記符 注釋 地址 指令機器碼 指令助記符 注釋 0 04 00 SS4 ；數碼管清零 33 04 05 SS 5 ;5號臺按鈕了 2 08 01 09 DZ1,09 ；檢測1號臺 35 12 70 DY 70 ；調用檢測子程序 5 04 01 SS1 ;1號臺按鈕了 37 08 06 44 DZ 6,44 ；檢測6號臺 7 12 70 DY70 ；調用檢測子程序 40 04 06 SS6 ;6號臺按鈕了 9 08 02 16 DZ 2,16 ；檢測2號臺 42 12 70 DY 70 ；調用檢測子程序 12 04 02 SS 2 ;2號臺按鈕了 44 08 07 51 DZ 7,51 ；檢測7號臺 14 12 70 DY 70 ；調用檢測子程序 47 04 07 SS 7 ；檢測7號臺了 16 08 03 23 DZ 3,23 ；檢測3號臺 49 12 70 DY 70 ；調用檢測子程序 19 04 03 SS 3 ;3號臺按鈕了 51 08 08 58 DZ 8,58 ；檢測8號臺 21 21 70 DY 70 ；調用檢測子程序 54 05 08 SS 8 ;8號臺按鈕了 23 08 04 30 DZ 4,30 ；檢測4號臺 56 12 70 DY 70 ；調用檢測子程序 26 04 04 SS 4 ;4號臺按鈕了 58 08 00 63 DZ 0,63 ；檢測主持人“開始”按鈕 28 12 70 DY 70 ；調用檢測子程序 61 00 00 JT 0 ；點亮0#燈，可以搶答 30 08 05 37 DZ5,37 ；檢測5號臺 63 08 09 00 DZ 9 ；檢測主持人“復位”按鈕 66 01 00 DK 0 ；斷開0#燈，不可搶答 76 16 15 01 JISH 05,1 ；限時15秒回答問題 68 10 00 ZX 0 ；反復檢測 79 09 09 88 TZ 09,88 ；檢測主持人“復位”按鈕 70 03 23 03 ZY 23,3 ；發出聲音 82 08 15 79 DZ 15,79 ；未到時，再次檢測 73 03 21 04 ZY 21,4 ；有人搶答 85 03 25 03 ZY 25,3 ；時間到，發出聲音 88 01 00 DK 0 ；斷開0#燈 90 13 FH ；回原處繼續運行
5.課程設計 八路競賽搶答器
第一章?lián)尨鹌髟O(shè)計功能分析1.1 數字搶答器的概述對于搶答器我們大家來說都不陌生，它是用于很多競賽場合，真正實現先搶先答，讓最先搶到題的選手來回答問題。
搶答器不僅考驗選手的反應速度同時也要求選手具備足夠的知識面和一定的勇氣。選手們都站在同一個起跑線上，體現了公平公正的原則。
1.2 設計任務與要求基本要求：1. 給主持人設置一個開關，用來控制系統的清零（編號顯示數碼管滅燈）和搶答器的開始。2. 搶答器具有數據鎖存和顯示的功能。
搶答開始后，若有選手按動搶答器按鈕，編號立即鎖存，并在LED數碼上顯示選手的編號，同時揚聲器給出音響提示。此外，要封鎖輸入電路，禁止其他選手搶答。
發揮部分：1. 搶答器具有定時搶答的功能，且一次搶答的時間可以由主持人設定（如30秒）。當節目主持人啟動“開始”鍵后，要求定時器立即減計時，并用顯示器顯示，同時揚聲器發出短暫的聲響，聲響持續時間0.5秒左右。
2. 參加選手在設定的時間內搶答，搶答有效，定時器停止工作，顯示器上顯示選手的編號和搶答時刻的時間，并保持到主持人將系統清零為止。3. 如果定時搶答的時間已到，卻沒有選手搶答時，本次搶答無效，系統短暫報警，并封鎖輸入電路，禁止選手超時后搶答，時間顯示器上顯示00。
4. 選手如果在主持人按開始鍵之前違規搶答，系統報警，LED顯示違規選手號碼和FF，直到主持人按下停止鍵。第二章 搶答器方案論證搶答器的實現方式有種多樣，通過純電子器件搭建電路實現，如優先編碼器，鎖存器，555定時器譯碼器等，純電子器件實現沒有軟件參與，調試簡單，但是它不易于擴展和修改，而且電路結構復雜，調試?yán)щy電子，電子器件管腳很多，實際搭建起來費時費力，焊接很容易出錯。
于是，我想到了用單片機實現。單片機體積小價格低，應用方便，穩定可靠。
單片機將很多任務交給了軟件編程去實現，大大簡化了外圍硬件電路，使外圍電路的實現簡單方便。由于單片機本身不具有軟件編譯測試的功能，我們需要借助其他軟件編譯，將編譯好的程序“燒”入單片機內。
在實際電路設計中，需要先通過仿真軟件測試電路以及編譯的程序，檢查外圍電路設計是否合理，軟件編譯是否正確，以及軟件和硬件電路能否正常配合工作，能否準確的實現所設計的功能。如果測試通過，電路仿真沒有問題能完全實現功能的話就可以實際的做板子的焊接工作了。
在老師的指導下我選擇了常用的單片機仿真軟件proteus6.9以及keil 進行仿真。第三章 硬件電路設計3.1總體設計根據搶答器的基本功能，可以設計出如下的單片機外圍電路：圖3-1 總體設計如圖3-1,P3.0為開始搶答，P3.2為停止，P1.0-P1.7為八路搶答輸入，數碼管段選P0口，位選P2口低3位，蜂鳴器（用綠燈代替）輸出為P3.6口。
P3.2為時間加1調整，P3.3為時間減1調整。3.2 外部振蕩電路圖3-2 外部振蕩電路一般選用石英晶體振蕩器。
此電路在加電大約延遲10ms后振蕩器起振，在XTAL2引腳產生幅度為3V左右的正弦波時鐘信號，其振蕩頻率主要由石英晶振的頻率確定。電路中兩個電容 C1,C2的作用有兩個：一是幫助振蕩器起振；二是對振蕩器的頻率進行微調。
C1,C2的典型值為30PF。3.3 復位電路的設計單片機的第9腳RST為硬件復位端，只要將該端持續4個機器周期的高電平即可實現復位，復位后單片機的各狀態都恢復到初始化狀態，其電路圖如圖4所示：圖3-3 復位電路在方案中使用到了硬件復位和軟件復位兩種功能，由上面的硬件復位可使寄存器及存儲器的值都恢復到初始值，而前面的功能提到了倒計時間需要有記憶功能，該功能實現的前提條件就是不能對單片機進行硬件復位，所以設定了軟復位功能。
軟復位實際上就是當程序執行完畢之后，將程序指針通過一條跳轉指令讓它跳轉到程序執行的起始地址。3.1.4 顯示電路的設計顯示電路使用了七段數碼管7SEG-MPX4-CC，它是共陰極的，由高電平點亮。
圖3-4 陰極七段數碼管4.1.5 按鈕輸入電路的設計搶答器的輸入按鈕使用常開開關，圖3-5 搶答按鍵這些常開開關組成了搶答按鍵，硬件電路簡單，在程序設計上也不復雜，只要在程序中消除在按鍵過程中產生的“毛刺”現象就可以了。這里采用最常用的方法即延時法，其的原理為：因?yàn)椤懊獭泵}沖一般持續時間短，約為幾ms，而按鍵的時間一般遠遠大于這個時間，所以當單片機檢測到有按鍵動靜后再延時一段時間（這里取10ms）后再判斷此電平是否保持原狀態，如果是則為有效按鍵，否則無效。
3.1.6 發聲這里能利用程序來控制單片機P3.6口線反復輸出高電平或低電平，即在該口線上產生一定頻率的矩形波，接上揚聲器就能發出一定頻率的聲音，再利用延時程序控制“高”“低”電平的持續時間，就能改變輸出頻率，從而改變音調，使揚聲器發出不同的聲音。第四章 系統軟件設計4.1 程序系統結構圖硬件電路確定后，軟件的編程要與硬件相匹配，軟硬件才能結合完成所要實現的功能。
由功能分析得到以下的軟件結構圖：圖4-1 軟件系統結構圖4.2 程序流程圖整個程序主要由定時器T0、定時器T1、外部中。
6.八路搶答器論文
提供相關題目及范文一篇給你作為參考?。。。?八路數顯智力搶答器 八路搶答器課程設計任務書 數顯式八路搶答器。
范文： 數顯式八路搶答器 原文： 摘 要 為了適應現代電子技術飛速發展的需要，更好的培養出21世紀的應用型人才，每個高校都開設的《數字電子技術基礎》這門課程。
判斷一名21世紀的大學生是否符合應用型人才的標準，數字電子技術的實際應用能力也在其中起到了舉足輕重的地位！隨著社會不斷的發展，電子技術也的到了飛速的發展，各中電子產品的質量也的到了質的突飛猛進。其中的搶答器也由以前的簡單、功能單一的電路，變?yōu)楝F(xiàn)在復雜、實現功能多的電子產品。
本次數電課程設計的編寫是以實際動手研究為主線，以科學研究所研究到的所應用的的實際技術為主要內容。培養學生掌握電子技術的科學規律、技術，測量技術等研究方法使其具有獨立動手研究的能力，以變?cè)谖磥?lái)的工作中開拓創新。
搶答器是一種能使任何比賽及競爭性的游戲體現公平、公正的電子裝備。在比賽中為了準確、公正、直觀地判斷出第一搶答者，所設計的搶答器通常由數碼顯示、燈光、音響等多種手段指示出第一搶答者。
同時還應設計記分、犯規和獎懲記錄等多種功能。為了全面運用科學動手研究的技術方法，在加強的直接動手方法的同時，力求讓學生在短時間里得以掌握先進科學技術：如本設計中所使用到的EWB,Protel99等技術手段，新工具。
也培養了自己理論聯系實際、設計電路的能力及正確的的處理數據、分析。由于時間倉促及個人水平有限，文檔內容難免有錯，敬請各位提出批評并指正。
關鍵字：搶答器、定時、記時。 目錄： 第1章 設計任務書……………………………5 1.1 基本要求………………………………5 1.2 提高部分………………………………5 第2章 設計步驟………………………………6 2.1 已知條件………………………………6 2.2 電路工作原理圖………………………6 2.2.1 搶答器的組成………………………7 2.2.2 74LS279鎖存器電路……………… 8 2. 3 搶答器的工作原理…………………… 8 2.3.1 開關陣列電路………………………… 8 2.3.2 74LS148集成電路的工作原理……… 8 2.3.3 74LS148優先編碼器………………… 9 2.3.4 譯碼驅動及顯示單元………………… 11 2.3.5 解鎖電路……………………………… 11 2.3.6 數碼管………………………………… 12 2.3.7 譯碼器的基本概念及工作原理……… 12 第3章 電路的安裝與PCB圖………………… 13 3.1 電路的安裝…………………………………13 3.2 八人智力搶答器電路PCB圖……………13 第4章 主要技術指標的測量………………… 14 4.1 電源電壓的測量………………………… 14 4.2 555多諧振蕩器的輸出占空比和頻率…… 14 4.3 鍵功能的測試………………………………14 4.4 減數功能的測試和校準………………… 14 第5章 基本電子電工技術…………………………15 5.1基本工具的使用……………………………… 15 5.2電路的測試和分析…………………………… 15 5.2.1 電路前的調試………………………………15 5.2.2 動態調試………………………………… 16 第6章 元件清單…………………………………… 18 第7章 八人智力搶答器電路圖…………………… 19 結束語 …………………………………………………20 參考資料……………………………………………… 21 鳴謝…………………………………………………… 22 參考文獻： [1].清華大學電子學教研組編，童詩白主編：《模擬電子技術基礎》（第二版）【M】，北京，高等教育出版社，1988年。
