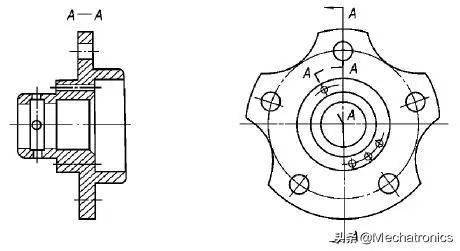

剖視圖(幫我找到主視圖,右視圖,左視圖的基本知識)

1.幫我找到主視圖,右視圖,左視圖的基本知識

將人的視線規定為平行投影線，然后正對著物體看過去，將所見物體的輪廓用正投影法繪制出來該圖形稱為視圖。一個物體有六個視圖：從物體的前面向后面投射所得的視圖稱主視圖——能反映物體的前面形狀，從物體的上面向下面投射所得的視圖稱俯視圖——能反映物體的上面形狀，從物體的左面向右面投射所得的視圖稱左視圖——能反映物體的左面形狀，還有其它三個視圖不是很常用。三視圖就是主視圖、俯視圖、左視圖的總稱。

一個視圖只能反映物體的一個方位的形狀，不能完整反映物體的結構形狀。三視圖是從三個不同方向?qū)ν粋€(gè)物體進行投射的結果，另外還有如剖面圖、半剖面圖等做為輔助，基本能完整的表達物體的結構。

三視圖的投影規則是：

主視、俯視 長對正

主視、左視 高平齊

左視、俯視 寬相等
