led顯示屏電子設計(關于LED顯示屏的一些簡單知識)
1.關于LED顯示屏的一些簡單知識

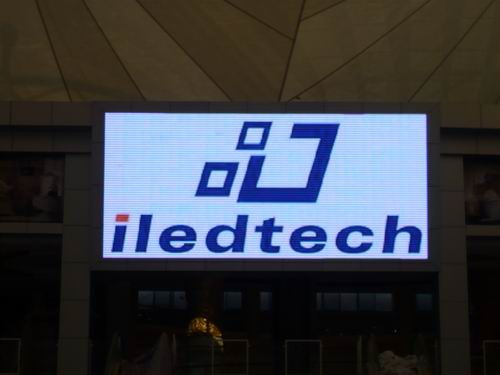

第一：什么是led顯示屏？ LED顯示屏（LED panel）:LED就是light emitting diode ，發光二極管的英文縮寫，簡稱LED。
它是一種通過控制半導體發光二極管的顯示方式，其大概的樣子就是由很多個通常是紅色的小燈組成，靠燈的亮滅來顯示字符。用來顯示文字、圖形、圖像、動畫、行情、視頻、錄像信號等各種信息的顯示屏幕。
LED顯示屏分為圖文顯示屏和視頻顯示屏，均由LED矩陣塊組成。圖文顯示屏可與計算機同步顯示漢字、英文文本和圖形；視頻顯示屏采用微型計算機進行控制，圖文、圖像并茂，以實時、同步、清晰的信息傳播方式播放各種信息，還可顯示二維、三維動畫、錄像、電視、VCD節目以及現場實況。
LED顯示屏顯示畫面色彩鮮艷，立體感強，靜如油畫，動如電影，廣泛應用于金融、稅務、工商、郵電、體育、廣告、廠礦企業、交通運輸、教育系統、車站、碼頭、機場、商場、醫院、賓館、銀行、證券市場、建筑市場、拍賣行、工業企業管理和其它公共場所。 LED顯示屏可以顯示變化的數字、文字、圖形圖像；不僅可以用于室內環境還可以用于室外環境，具有投影儀、電視墻、液晶顯示屏無法比擬的優點。
LED之所以受到廣泛重視而得到迅速發展，是與它本身所具有的優點分不開的。這些優點概括起來是：亮度高、工作電壓低、功耗小、小型化、壽命長、耐沖擊和性能穩定。
LED的發展前景極為廣闊，目前正朝著更高亮度、更高耐氣候性、更高的發光密度、更高的發光均勻性，可靠性、全色化方向發展。 第二：LED顯示屏的分類： 1、按顏色基色可以分為 單基色顯示屏：單一顏色（紅色或綠色）。
雙基色顯示屏：紅和綠雙基色，256級灰度、可以顯示65536種顏色。 全彩色顯示屏：紅、綠、藍三基色，256級灰度的全彩色顯示屏可以顯示一千六百多萬種顏色。
2、按顯示器件分類 LED數碼顯示屏：顯示器件為7段碼數碼管，適于制作時鐘屏、利率屏等，顯示數字的電子顯示屏。 LED點陣圖文顯示屏：顯示器件是由許多均勻排列的發光二極管組成的點陣顯示模塊，適于播放文字、圖像信息。
LED視頻顯示屏：顯示器件是由許多發光二極管組成，可以顯示視頻、動畫等各種視頻文件。 3、按使用場合分類 室內顯示屏：發光點較小，一般Φ3mm--Φ8mm，顯示面積一般幾至十幾平方米。
室外顯示屏：面積一般幾十平方米至幾百平方米，亮度高，可在陽光下工作，具有防風、防雨、防水功能。 4、按發光點直徑分類 室內屏：Φ3mm、Φ3.75mm、Φ5mm、 室外屏：Φ10mm、Φ12mm、Φ16mm、Φ19mm、Φ20mm、Φ21mm、Φ22mm、Φ26mm 室外屏發光的基本單元為發光筒，發光筒的原理是將一組紅、綠、藍發光二極管封在一個塑料筒內共同發 5.顯示方式有靜態、橫向滾動、垂直滾動和翻頁顯示等。
單塊模塊控制驅動12塊（最多可控制24塊）8X8點陣，共16X48點陣（或32X48點陣），是單塊MAX7219（或PS7219、HD7279、ZLG7289及8279等類似LED顯示驅動模塊）的12倍（或24倍）！可采用“級聯”的方式組成任意點陣大顯示屏。顯示效果好，功耗小，且比采用MAX7219電路的成本更低。
第三led顯示屏的技術優勢評述： 現有常見的室內全彩方案的比較： 1. 點陣模塊方案： 最早的設計方案，由室內偽彩點陣屏發展而來 優勢： 原材料成本最有優勢，且生產加工工藝簡單，質量穩定。 缺點： 色彩一致性差，馬賽克現象較嚴重，顯示效果較差。
2.單燈方案： 為解決點陣屏色彩問題，借鑒戶外顯示屏技術的一種方案，同時將戶外的像素復用技術（又叫像素共享技術，虛擬像素技術）移植到了室內顯示屏。 優勢： 色彩一致性比點陣模塊方式的好。
缺點： 混色效果不佳，視角不大，水平方向左右觀看有色差。加工較復雜，抗靜電要求高。
實際像素分辨率做到10000點以上較難。 3.貼片方案： 采用貼片發光管為顯示元件的方案。
優勢：色彩一致性，視角等重要顯示指標是現有方案里最好的一種，特別是三合一表貼的混色效果非常好。 缺點：加工工藝麻煩，成本太高。
4。亞表貼方案：實際上是單燈方案的一種改進，現在還在完善之中。
優勢：在顯示色彩一致性，視角等首要指標和標貼方案差別不大了，但成本較低，顯示效果很好，分辨率理論上可以做到17200以上。 缺點：加工還是較復雜，抗靜電要求高。
第四：LED顯示屏關鍵技術指標： 像素失控率 像素失控率是指顯示屏的最小成像單元（像素）工作不正常（失控）所占的比例。而像素失控有兩種模式：一是盲點，也就是瞎點，在需要亮的時候它不亮，稱之為瞎點；二是常亮點，在需要不亮的時候它反而一直在亮著，稱之為常亮點。
一般地，像素的組成有2R1G1B(2顆紅燈、1顆綠燈和1顆藍燈，下述同理)、1R1G1B、2R1G、3R6G等等，而失控一般不會是同一個像素里的紅、綠、藍燈同時全部失控，但只要其中一顆燈失控，我們即認為此像素失控。為簡單起見，我們按LED顯示屏的各基色（即紅、綠、藍）分別進行失控像素的統計和計算，取其中的最大值作為顯示屏的像素失控率。
失控的像素數占全屏像素總數之比，我們稱之為“整屏像素失控率”。另外，為避免失控像。
2.LED屏的基本知識
1、LED亮度
發光二極管的亮度一般用發光強度（Luminous Intensity）表示，單位是坎德拉cd;1000ucd（微坎德拉）=1 mcd（毫坎德拉）， 1000mcd=1 cd。室內用單只LED的光強一般為500ucd-50 mcd，而戶外用單只LED的光強一般應為100 mcd-1000 mcd，甚至1000 mcd以上。
2、LED象素模塊
LED排列成矩陣或筆段，預制成標準大小的模塊。室內顯示屏常用的有8*8象素模塊、8字7段數碼模塊。戶外顯示屏象素模塊有4*4、8*8、8*16象素等規格。戶外顯示屏用的象素模塊因為其每一象素由兩只以上LED管束組成，故又稱其為集管束模塊。
3、象素（Pixel）與象素直徑
LED顯示屏中每一個可被單獨控制的LED發光單元（點）稱為象素（或象元）。象素直徑∮是指每一象素的直徑，單位是毫米。
對于室內顯示屏，一般一個為單個LED，外形為圓形。室內顯示屏象素直徑校常見的有∮3.0、∮3.75、∮5.0、∮8.0等，其中以∮3.75和∮5.0最多。
在戶外環境，為提高亮度，增加視距，一個象素含有兩只以上集束LED；由于兩只以上集束LED一般不為圓形，故戶外顯示屏象素直徑一般用兩兩象素平均間距表示：□10、□11.5、□16、□22、□25。
4、點間距、象素密度與信息容量
LED 顯示屏的兩兩象素的中心距或點間距（Dot Pitch）；單位面積內象素的數量稱為象素密度；單位面積內所含顯示內容的數量稱為信息容量。這三者本質是描述同一概念：點間距是從兩兩象素間的距離來反映象素密度，點間距和象素密度是顯示屏的物理屬性；信息容量則是象素密度的信息承載能力的數量單位。
點間距越小，象素密度越高，信息容量越多，適合觀看的距離越近。
點間距越大，象素密度越低，信息容量越少，適合觀看的距離越遠。
5、分辨率
LED顯示屏象素的行列數稱為LED顯示屏的分辨率。分辨率是顯示屏的象素總量，它決定了一臺顯示屏的信息容量。
6、LED顯示屏（LED Panel）
將LED象素模塊按照實際需要大小拼裝排列成矩陣，配以專用顯示驅動電路，直流穩壓電源，軟件，框架以及外裝飾等，即構成一臺LED顯示屏。
7、灰度
灰度是指象素發光明暗變化的程度，一種基色的灰度一般有8級至1024級。例如，若每種基色的灰度為256級，對于雙基色彩色屏，其顯示顏色為256*256=64K色，亦稱該屏為256色顯示屏。
8、雙基色
現今大多數彩色LED顯示屏是雙基色彩色屏，即每一個象素有兩個LED管芯：一為紅光管芯，一為綠光管芯。紅光管芯亮時該象素為紅色，綠光管芯亮時該象素為綠色，紅綠兩管芯同時亮時則該象素為黃色。其中紅，綠稱為基色。
9、全彩色
紅綠雙基色再加上藍基色，三種基色就構成全彩色。由于構成全彩色的藍色管和純綠色管芯的技術現在已經成熟，故市面基本都用全彩色。
3.誰能告訴我,LED顯示屏 基礎知識
LED(Light Emitting Diode)，發光二極管，是一種固態的半導體器件，它可以直接把電轉化為光。
LED的心臟是一個半導體的晶片，晶片的一端附在一個支架上，一端是負極，另一端連接電源的正極，使整個晶片被環氧樹脂封裝起來。半導體晶片由兩部分組成，一部分是P型半導體，在它里面空穴占主導地位，另一端是N型半導體，在這邊主要是電子。
但這兩種半導體連接起來的時候，它們之間就形成一個“P-N結”。當電流通過導線作用于這個晶片的時候，電子就會被推向P區，在P區里電子跟空穴復合，然后就會以光子的形式發出能量，這就是LED發光的原理。
而光的波長決定光的顏色，是由形成P-N結材料決定的。 LED(Light-Emitting-Diode中文意思為發光二極管)是一種能夠將電能轉化為光能的半導體，它改變了白熾燈鎢絲發光與節能燈三基色粉發光的原理，而采用電場發光。
據分析，LED的特點非常明顯，壽命長、光效高、無輻射與低功耗。LED的光譜幾乎全部集中于可見光頻段，其發光效率可超過150lm/W(2010年)。
將LED與普通白熾燈、螺旋節能燈及T5三基色熒光燈進行對比，結果顯示：普通白熾燈的光效為12lm/W，壽命小于2000小時，螺旋節能燈的光效為60lm/W，壽命小于8000小時，T5熒光燈則為96lm/W，壽命大約為10000小時，而直徑為5毫米的白光LED光效理論上可以超過150lm/W，壽命可大于100000小時。有人還預測，未來的LED壽命上限將無窮大。
然而，LED燈的工作原理使得在大功率LED照明行業里散熱問題變得非常突出，許多LED照明方案不夠重視散熱，或者是技術水平有限，所以目前量產的大功率LED燈普遍存在實際使用壽命遠遠不如理論值，性價比高于傳統燈具的尷尬情況。為了提高LED燈具的使用壽命，真正做到適合商業化的量產，LED照明行業正在獨立或者和專業的導熱材料供應商合作加緊研制新型導熱材料，比如導熱塑料等等。
大功率，一般指大于0.65W，這一點不同公司內部也會有不同的標準，因為目前在大功率LED領域還沒有形成大家一致認可的行業標準。光強與流明比小功率大，但同樣散熱也很大，現在大功率大多是單顆應用，加上有效散熱面積很大的散熱片，也出現了集成在一起的LED燈矩陣，但是散熱效果不是很好。
小功率一般是0.06W左右的?，F在LED手電一般是用小功率用的，光散不散，取決于LED的發光角度，有大角度小角度之分，小角度不散，大角度才散。
市面上的手電筒一般是用草帽頭做的。效果很好。
現在就擔心有些廠家不重質量，拿的次品LED做電筒，用不了多久就有死燈。 LED的亮度是跟LED的發光角度有必然關系的，LED的角度越小它的亮度越高，沒有什么超亮不超亮的，那是騙小孩的，如果是質量好的LED不管是哪家LED廠家生產的大家的亮度都差不多的，只是生產工藝不一樣，使用壽命略有不同，因為大家用的都是那幾家國外的LED芯片.如果是5MM的LED180度角的白光的亮度只有幾百MCD，如果是15度角的亮度就要去到一萬多兩萬MCD的亮度了，亮度相差好幾十倍了，如果是用于照明用的，在戶外最好是用大功率的LED了，亮度就更高了，單個功率有1W,3W,5W，還有的是用多個大功率組合成一個大功率的LED，功率去到幾百都有. 色溫和亮度沒關系，而亮度和流明值有關 來看幾個相關概念： 光通量 由于人眼對不同波長的電磁波具有不同的靈敏度，我們不能直接用光源的輻射功率或輻射通量來衡量光能量，必須采用以人眼對光的感覺量為基準的單位----光通量來衡量。
光通量用符號Φ表示，單位為流明。 發光強度 光通量是說明某一光源向四周空間發射出的總光能量。
不同光源發出的光通量在空間的分布是不同的。發光強度的單位為坎德拉，符號為cd，它表示光源在某單位球面度立體角（該物體表面對點光源形成的角）內發射出的光通量。
1 cd = 1 lm/1 sr (sr：立體角的球面度單位)。 亮度（cd/m2） 亮度是表示眼睛從某一方向所看到物體發射光的強度。
單位為坎德拉/平方米[cd/m2]，符號為L，表明發光體在特定方向單位立體角單位面積內的光通量，它等于1平方米表面上發出1坎德拉的發光強度。 色溫 （ Color Temperature ） 當光源所發出的光的顏色與黑體在某一溫度下輻射的顏色相同時，黑體的溫度就稱為該光源的色溫，用絕對溫度K（開爾文，開氏度 = 攝氏度 + 273.15 ）表示。
顯色性（Color rendering property） 原則上，人造光線應與自然光線相同，使人的肉眼能正確辨別事物的顏色，當然，這要根據照明的位置和目的而定。 光源對于物體顏色呈現的程度稱為顯色性。
通常叫做"顯色指數"（Ra）。顯色性是指事物的真實顏色（其自身的色澤）與某一標準光源下所顯示的顏色關系。
Ra值的確定，是將DIN6169標準中定義的8種測試顏色在標準光源和被測試光源下做比較，色差越小則表明被測光源顏色的顯色性越好。 Ra值為100的光源表示，事物在其燈光下顯示出來的顏色與在標準光源下一致。
編輯本段基本信息。
4.LED顯示屏的相關知識呀
LED顯示屏分類：（1）按使用環境分，室內顯示屏，半室外顯示屏，室外顯示屏（2）按色彩分，單色顯示屏，雙色顯示屏，全彩顯示屏根據不同LED顯示屏的特點，結合用戶的實際需求，選擇合適的顯示屏。
一般來說，對于車站、碼頭、大的市場的出入口、電梯口的人流引導，使用φ5.0單色顯示屏。具有字體清晰，價格低廉、機群控制的優點.對于銀行，商場等場合展示企業形象、廣告等應用，要求價格低廉，使用φ3.75雙基色顯示屏. 要求顯示效果，使用φ5全彩色顯示屏。
對于大廳面積大的場合使用φ5雙基色顯示屏.要求顯示效果，使用φ1O全彩色顯示屏。對于銀行、郵政、電力等營業大廳的服務窗口的功能定義，以前使用貼紙的方法，很不靈活。
現在使用φ3或φ5的顯示屏顯示，隨時可以更換窗口的服務功能。室外顯示屏因為使用環境惡劣，對質量有更高的要求。
要考慮的因素也多。從使用的角度看全彩色以是今后的主流。
因其亮度高、色彩全、全天候工作有其無法替代的優勢，但價格偏高。從應用的角度看，滿足用戶需求的產品就有存在的理由。
雙基色顯示屏在顯示文字、色彩要求不高，沒有藍色的場合，以其價格低廉、成熟穩定占領著很大市場室外屏的朝向、距離對價格起者決定性的作用。距離越遠，像素越大、亮度越高。
朝向東北的要比朝向西南的便宜的多。關于LED顯示屏采購中的誤區一、LED材料廠家出具的技術資料表明LED發光體的壽命為理想狀態下1 O萬小時.理想狀態指在實驗室中恒壓恒流狀態下LED發光體從發光到完全不發光的時間。
1 O萬小時折合11年。一個木桶的盛水的多少是由最低的木板決定的，LED顯示屏目前使用的為民品級別的器件使用壽命不超過8年。
作為顯示屏的功能是觀看，當顯示屏亮著只有晚上才能看清楚時是無法說明它是合格的、具備使用價值的。一輛汽車可以開1 5年，如果閑置3年則報廢。
使用的環境和方法對產品的壽命影響很大。二、遵守國標LED顯示屏通用規范為1995年的部頒標準。
至今還有許多公司號稱符合國家標準，在科技發展的8年以后再看當時的標準，已經不是標準了.比方說失控點，國標為萬分之3，以φ3.75室內雙基色顯示屏為例。 一般做640x480標準分辨率的顯示屏為7平米，每平米為43264點，按國標可以有90個失控點。
這樣的顯示屏在今天誰還買單.三、軟件全免費顯示屏行業普遍存在著中國企業的通病——只生產不研發。目前只有少數企業擁有正版的軟件。
現在使用盜版是違法的。四， 要看性能價格比.要看性能價格比而不是單純看價格。
五、灰度 作為雙基色和全彩色顯示屏的灰度是一個重要指標。目前市場上充斥著許多1 6級和64級灰度的顯示屏冒充256級灰度。
其控制成本只有256級灰度的控制的5分之1。最簡單的方法是播放一個比較激烈的運動場面的VCD查看LED顯示屏上是否能夠看清楚。
六、要買就要最好的， 一切購買力來源于需要。滿足需要并有一定的超前。
盲目的追求將浪費很多資金購買了自己不需要的功能。七、應用才是根本，作為應用中的咨詢，軟件的升級、硬件的保養、維護與維修少不了廠家的支持.。
5.LED顯示屏主要的知識有哪些
一.LED顯示屏的分類分類方式 品種 說明 使用環境 室內LED顯示屏 室內LED顯示屏在室內環境下使用，此類顯示屏亮度適中、視角大、混色距離近、重量輕、密度高，適合較近距離觀看。
室外LED顯示屏 室外LED顯示屏在室外環境下使用，此類顯示屏亮度高、混色距離遠、防護等級高、防水和抗紫外線能力強，適合遠距離觀看。 顯示顏色 單基色LED顯示屏 單基色LED顯示屏由一種顏色的LED燈組成，僅可顯示單一顏色，如紅色、綠色、橙色等。
雙基色LED顯示屏 雙基色LED顯示屏由紅色和綠色LED燈組成，256級灰度的雙基色顯示屏可顯示65,536種顏色（雙色屏可顯示紅、綠、黃3種顏色）。 全彩色LED顯示屏 全彩色LED顯示屏由紅色、綠色和藍色LED燈組成，可顯示白平衡和16,777,216種顏色。
顯示功能 圖文LED顯示屏（異步屏） 圖文LED顯示屏可顯示文字文本、圖形圖片等信息內容?？陕摼W脫機顯示。
視頻LED顯示屏 （同步屏） 視頻LED顯示屏可實時、同步地顯示各種信息，如二維或三維動畫、錄像、電視、影碟以及現場實況等多種視頻信息內容。 二.LED顯示屏的基本構成1、異步屏：一般由顯示單元板（模組）、條屏卡、開關電源、HUB板（可選）組成。
通過串口線與計算機連接，進行顯示文字的更改，之后可以脫開計算機工作。2、同步屏： 同步屏系統比較復雜，系統可大可小，一般由計算機、DVI顯卡、數據發送卡、同步數據接收卡、HUB板、網線、LED顯示屏等組成。
系統始終需要聯機計算機工作，將計算機上的圖像文字顯示在LED大屏幕上。三.LED顯示屏涉及的名詞概念1、像素：是LED顯示屏的最小成像單元。
俗稱“點”或“像素點”。 上圖所示由2紅2綠組成1個顯示像素點2、顯示模塊：由若干個顯示像素組成的，結構上獨立的組成LED顯示屏的最小單元。
·室內屏用的是8x8的顯示模塊，即每個顯示模塊有64個像素· 室外屏使用的是單個的燈珠，通常由1-3個相同或不同顏色的燈珠組成模塊的一個像素點。如上面右圖的室外屏模組就是由2個紅色燈珠組成1個顯示像素點3、顯示模組：由電路及安裝結構確定的并具有顯示功能的組成LED顯示屏的獨立單元。
簡單說就是為便于組裝和顯示，出廠的半成品通常是以顯示模組形式提供的，將多個顯示模塊加顯示驅動做在一起。室內屏俗稱“單元板”；室外屏俗稱“模組”，再將若干個模組加上機箱、風扇、電源等構在一起成為“箱體”，多用于大型的全彩屏。
·室內屏單元板通常有64x32(64列32行、由32個模塊組成)、64x16(64列16行、由16個模塊組成)等。下圖是一個64x16的單元板：室內屏單元板正面 室內屏單元板背面· 室外屏模組通常有64x32、32x32、32x16、16x16、16x8多種 上圖為16x8(2紅)的室外屏模組。
加了防水結構用于全戶外，我們可以看到塑料殼體，最右側是它的整個結構刨圖：顯示板上插的是燈珠、背板上是顯示驅動電路，這是分體結構的，也有的是將顯示板和顯示驅動電路做在一塊電路板上的整體結構的，下面的兩個圖我們可以看到區別。面板、后殼其實是一個塑料罩殼，面板上對應燈珠位置開有孔，以使燈珠漏出頭，后殼上有用于安裝的螺絲孔或磁柱，使模塊便于組裝。
模塊的前面灌有顯示屏專用的防水膠。室外屏模塊正面室外屏模組背面 室外屏模組背面（顯示板和驅動板為分離結構） （顯示板和驅動板為整體結構）大型室外全彩屏所用箱體通常由若干個模組+機箱+風扇+電源組成4、LED顯示屏屏體：將單元板/模組/箱體按一定方式拼接在一起，加上控制卡/控制系統、電源和框架等就構成為LED顯示屏。
室內屏：顯示單元板+控制卡+電源+鋁型框架室外屏：顯示模組+控制卡+電源+鋁型框架全彩屏：顯示箱體+控制系統+計算機+通訊網絡+架體等組成5、點距：就是2個像素點之間的距離。主要是取決于觀看者的距離。
通常點距的概念用于室外屏，有P6、P7.62、P8、P10、P12、P16、P20等，以毫米mm為單位。室外屏觀看距離一般在30米內，采用不大于P16(16mm)的模組。
點距越密，顯示出來的字筆畫越細膩，單位面積像素點越多，顯示屏成本越貴。6、掃描方式：通常對于室外屏模組還有一個掃描方式的問題。
掃描方式決定了模組之間連接的形式，掃描方式有1/16、1/8、1/4、1/2、靜態這幾種。因為LED顯示屏是逐行刷新顯示的，掃描方式也就決定了顯示刷新的方式，如1/16就是每次刷新1行，16行為一個掃描周期，需ABCD四個信號控制；1/8就是每次刷新1行，8行為一個掃描周期，需ABC三個信號控制；其它依次類推。
如果采用相同的LED燈，1/16掃的亮度要比1/8低，靜態（1/1）的亮度是最高的。戶內的屏一般采用1/16掃，戶外和半戶外的一般采用1/16或者1/8。
對于放置在屏經常受到猛烈陽光照射的環境，就最好用1/4掃描。掃描方式 走線描述 圖示 1/16（十六分之一）掃描 16.0：直行走線，一路數據帶16行。
1/8（八分之一）掃描 8.0：直行走線，一路數據帶8行。 8.1：上蛇行，一路數據帶16行，8行折列。
8.2：下蛇行，一路數據帶16行，8行折列。 1/4（四分之一）掃描 4.0：直行走線，一路數據帶4行。
4.1：上蛇行，一路數據帶16行。
6.關于LED電子顯示屏的知識
什么是 LED ？ 在某些半導體材料的 PN 結中， 注入的少數載流子與多數載流子復合時會把多余的能量以光的形式釋放出來，從而把電能直接轉換為光能。
PN 結加反向電壓， 少數載流子難以注入，故不發光。這種利用注入式電致發光原理制作的二極管叫發光二極管，通稱 LED 。
LED 的發光顏色和發光效率與制作 LED 的材料和工藝有關 ， 目前廣泛使用的有紅、綠、藍三種。由于 LED 工作電壓低（僅 1.5-3V ），能主動發光且有一定亮度 ， 亮度又能用電壓（或電流）調節，本身又耐沖擊、抗振動、壽命長（ 10 萬小時）， 所以在大型的顯示設備中，目前尚無其他的顯示方式與 LED 顯示方式匹敵。
把紅色和綠色的 LED 放在一起作為一個象素制作的顯示屏叫雙色屏或彩色屏 ； 把紅、綠、藍三種 LED 管放在一起作為一個象素的顯示屏叫三色屏或全彩屏。 制作室內 LED 屏的象素尺寸一般是 2-10 毫米， 常常采用把幾種能產生不同基色的 LED 管芯封裝成一體， 室外 LED 屏的象素尺寸多為 12-26 毫米，每個象素由若干個各種單色 LED 組成 ， 常見的成品稱象素筒，雙色象素筒一般由 3 紅 2 綠組成，三色象素筒用 2 紅 1 綠 1 蘭組成。
無論用 LED 制作單色、雙色或三色屏， 欲顯示圖象需要構成象素的每個 LED 的發光亮度都必須能調節，其調節的精細程度就是顯示屏的灰度等級?；叶鹊燃壴礁撸?顯示的圖像就越細膩，色彩也越豐富，相應的顯示控制系統也越復雜。
一般 256 級灰度的圖像，顏色過渡已十分柔和，而 16 級灰度的彩色圖像，顏色過渡界線十分明顯。所以，彩色 LED 屏當前都要求做成 256 級灰度的。
二、控制 LED 亮度的方法： 有兩種控制 LED 亮度的方法。一種是改變流過 LED 的電流，一般 LED 管允許連續工作電流在 20 毫安左右，除了紅色 LED 有飽和現象外， 其他 LED 亮度基本上與流過的電流成比例；另一種方法是利用人眼的視覺惰性，用脈寬調制方法來實現灰度控制， 也就是周期性改變光脈沖寬度（即占空比），只要這個重復點亮的周期足夠短（即刷新頻率足夠高）， 人眼是感覺不到發光象素在抖動。
由于脈寬調制更適合于數字控制， 所以在普遍采用微機來提供 LED 顯示內容的今天，幾乎所有的 LED 屏都是采用脈寬調制來控制灰度等級的。 LED 的控制系統通常由主控箱、掃描板和顯控裝置三大部分組成。
主控箱從計算機的顯示卡中獲取一屏象素的各色亮度數據，然后重新分配給若干塊掃描板， 每塊掃描板負責控制 LED 屏上的若干行（列），而每一行（列）上 LED 的顯控信號則用串行的方式傳送。目前有兩種串行傳送顯示控制信號的方式：一種是掃描板上集中控制各象素點灰度， 掃描板將來自控制箱的各行象素的亮度值進行分解（即脈寬調制），然后將各行LED的開通信號以脈沖形式（點亮為 1 ，不亮為 0 ）按行用串行方式傳輸到相應的 LED 上，控制其是否點亮。
這種方式使用器件較少，但串行傳輸的數據量較大，因為在一個重復點亮的周期內，每個象素在 16 級灰度下需要 16 個脈沖，在 256 級灰度下需要 256 個脈沖，由于器件工作頻率限制， 一般只能使 LED 屏做到 16 級灰度。 另一種方法是掃描板串行傳輸的內容不是每個 LED 的開關信號而是一個 8 位二進制的亮度值。
每個 LED 都有一個自己的脈寬調制器來控制點亮時間。這樣，在一個重復點亮的周期內，每個象素點在 16 級灰度下只需要 4 個脈沖， 256 級灰度下只需 8 個脈沖，大大降低了串行傳輸頻率。
用這種分散控制 LED 灰度的方法可以很方便地實現 256 級灰度控制。 LED 顯示屏分類多種多樣，大體按照如下幾種方式分類： ① 按使用環境分為戶內 ， 戶外及半戶外 戶內屏面積一般從不到 1 平米到十幾平米 ， 點密度較高， 在非陽光直射或燈光照明環境使用，觀看距離在幾米以外，屏體不具備密封防水能力。
戶外屏面積一般從幾平米到幾十甚至上百平米，點密度較稀 （ 多為 1000-4000 點每平米 ）， 發光亮度在 3000-6000cd/ 平米 （ 朝向不同，亮度要求不同 ） ， 可在陽光直射條件下使用，觀看距離在幾 十米 以外，屏體具有良好的防風抗雨及防雷能力。 半戶外屏介于戶外及戶內兩者之間 ， 具有較高的發光亮度 ， 可在非陽光直射戶外下使用，屏體有一定的密封，一般在屋檐下或櫥窗內。
② 按顏色分為單色，雙基色，三基色（ 全彩 ） 單色是指顯示屏只有一種顏色的發光材料，多為單紅色， 在某些特殊場合也可用黃綠色 （ 例如殯儀館 ） 。 雙基色屏一般由紅色和黃綠色發光材料構成。
三基色屏分為全彩色 （full color）， 由紅色，黃綠色 （ 波長 570nm） ， 藍色構成及真彩色 （nature color）， 由紅色，純綠色 （ 波長 525nm）， 藍色構成。③ 按控制或使用方式分同步和異步 同步方式是指 LED 顯示屏的工作方式基本等同于電腦的監視器， 它以至少 30 場 / 秒的更新速率點點對應地實時映射電腦監視器上的圖像 ， 通常具有多灰度的顏色顯示能力，可達到多媒體的宣傳廣告效果。
異步方式是指 LED 屏具有存儲及自動播放的能力，在 PC 機上編輯好的文字及無灰度圖片通過串口或其他網絡接口傳入 LED 屏 ， 然后由 LED 屏脫機自動播放，一般沒有多灰度顯。
7.LED顯示屏的相關知識呀
LED顯示屏分類：
(1)按使用環境分，室內顯示屏，半室外顯示屏，室外顯示屏
(2)按色彩分，單色顯示屏，雙色顯示屏，全彩顯示屏
根據不同LED顯示屏的特點，結合用戶的實際需求，選擇合適的顯示屏。
一般來說，對于車站、碼頭、大的市場的出入口、電梯口的人流引導，使用φ5.0單色顯示屏。具有字體清晰，價格低廉、機群控制的優點.
對于銀行，商場等場合展示企業形象、廣告等應用，要求價格低廉，使用φ3.75雙基色顯示屏. 要求顯示效果，使用φ5全彩色顯示屏。
對于大廳面積大的場合使用φ5雙基色顯示屏.要求顯示效果，使用φ1O全彩色顯示屏。
對于銀行、郵政、電力等營業大廳的服務窗口的功能定義，以前使用貼紙的方法，很不靈活?，F在使用φ3或φ5的顯示屏顯示，隨時可以更換窗口的服務功能。
室外顯示屏因為使用環境惡劣，對質量有更高的要求。要考慮的因素也多。
從使用的角度看全彩色以是今后的主流。因其亮度高、色彩全、全天候工作有其無法替代的優勢，但價格偏高。
從應用的角度看，滿足用戶需求的產品就有存在的理由。雙基色顯示屏在顯示文字、色彩要求不高，沒有藍色的場合，以其價格低廉、成熟穩定占領著很大市場
室外屏的朝向、距離對價格起者決定性的作用。距離越遠，像素越大、亮度越高。朝向東北的要比朝向西南的便宜的多。
關于LED顯示屏采購中的誤區
一、LED材料廠家出具的技術資料表明LED發光體的壽命為理想狀態下1 O萬小時.理想狀態指在實驗室中恒壓恒流狀態下LED發光體從發光到完全不發光的時間。1 O萬小時折合11年。
一個木桶的盛水的多少是由最低的木板決定的，LED顯示屏目前使用的為民品級別的器件使用壽命不超過8年。作為顯示屏的功能是觀看，當顯示屏亮著只有晚上才能看清楚時是無法說明它是合格的、具備使用價值的。
一輛汽車可以開1 5年，如果閑置3年則報廢。使用的環境和方法對產品的壽命影響很大。
二、遵守國標
LED顯示屏通用規范為1995年的部頒標準。 至今還有許多公司號稱符合國家標準，在科技發展的8年以后再看當時的標準，已經不是標準了.比方說失控點，國標為萬分之3，以φ3.75室內雙基色顯示屏為例。 一般做640x480標準分辨率的顯示屏為7平米，每平米為43264點，按國標可以有90個失控點。這樣的顯示屏在今天誰還買單.
三、軟件全免費
顯示屏行業普遍存在著中國企業的通病——只生產不研發。目前只有少數企業擁有正版的軟件?，F在使用盜版是違法的。
四， 要看性能價格比.要看性能價格比而不是單純看價格。
五、灰度
作為雙基色和全彩色顯示屏的灰度是一個重要指標。目前市場上充斥著許多1 6級和64級灰度的顯示屏冒充256級灰度。其控制成本只有256級灰度的控制的5分之1。最簡單的方法是播放一個比較激烈的運動場面的VCD查看LED顯示屏上是否能夠看清楚。
六、要買就要最好的， 一切購買力來源于需要。滿足需要并有一定的超前。盲目的追求將浪費很多資金購買了自己不需要的功能。
七、應用才是根本，作為應用中的咨詢，軟件的升級、硬件的保養、維護與維修少不了廠家的支持.
8.關于LED電子顯示屏的知識
什么是 LED ？ 在某些半導體材料的 PN 結中， 注入的少數載流子與多數載流子復合時會把多余的能量以光的形式釋放出來，從而把電能直接轉換為光能。
PN 結加反向電壓， 少數載流子難以注入，故不發光。這種利用注入式電致發光原理制作的二極管叫發光二極管，通稱 LED 。
LED 的發光顏色和發光效率與制作 LED 的材料和工藝有關 ， 目前廣泛使用的有紅、綠、藍三種。由于 LED 工作電壓低（僅 1.5-3V ），能主動發光且有一定亮度 ， 亮度又能用電壓（或電流）調節，本身又耐沖擊、抗振動、壽命長（ 10 萬小時）， 所以在大型的顯示設備中，目前尚無其他的顯示方式與 LED 顯示方式匹敵。
把紅色和綠色的 LED 放在一起作為一個象素制作的顯示屏叫雙色屏或彩色屏 ； 把紅、綠、藍三種 LED 管放在一起作為一個象素的顯示屏叫三色屏或全彩屏。 制作室內 LED 屏的象素尺寸一般是 2-10 毫米， 常常采用把幾種能產生不同基色的 LED 管芯封裝成一體， 室外 LED 屏的象素尺寸多為 12-26 毫米，每個象素由若干個各種單色 LED 組成 ， 常見的成品稱象素筒，雙色象素筒一般由 3 紅 2 綠組成，三色象素筒用 2 紅 1 綠 1 蘭組成。
無論用 LED 制作單色、雙色或三色屏， 欲顯示圖象需要構成象素的每個 LED 的發光亮度都必須能調節，其調節的精細程度就是顯示屏的灰度等級。灰度等級越高， 顯示的圖像就越細膩，色彩也越豐富，相應的顯示控制系統也越復雜。
一般 256 級灰度的圖像，顏色過渡已十分柔和，而 16 級灰度的彩色圖像，顏色過渡界線十分明顯。所以，彩色 LED 屏當前都要求做成 256 級灰度的。
二、控制 LED 亮度的方法： 有兩種控制 LED 亮度的方法。一種是改變流過 LED 的電流，一般 LED 管允許連續工作電流在 20 毫安左右，除了紅色 LED 有飽和現象外， 其他 LED 亮度基本上與流過的電流成比例；另一種方法是利用人眼的視覺惰性，用脈寬調制方法來實現灰度控制， 也就是周期性改變光脈沖寬度（即占空比），只要這個重復點亮的周期足夠短（即刷新頻率足夠高）， 人眼是感覺不到發光象素在抖動。
由于脈寬調制更適合于數字控制， 所以在普遍采用微機來提供 LED 顯示內容的今天，幾乎所有的 LED 屏都是采用脈寬調制來控制灰度等級的。 LED 的控制系統通常由主控箱、掃描板和顯控裝置三大部分組成。
主控箱從計算機的顯示卡中獲取一屏象素的各色亮度數據，然后重新分配給若干塊掃描板， 每塊掃描板負責控制 LED 屏上的若干行（列），而每一行（列）上 LED 的顯控信號則用串行的方式傳送。目前有兩種串行傳送顯示控制信號的方式：一種是掃描板上集中控制各象素點灰度， 掃描板將來自控制箱的各行象素的亮度值進行分解（即脈寬調制），然后將各行LED的開通信號以脈沖形式（點亮為 1 ，不亮為 0 ）按行用串行方式傳輸到相應的 LED 上，控制其是否點亮。
這種方式使用器件較少，但串行傳輸的數據量較大，因為在一個重復點亮的周期內，每個象素在 16 級灰度下需要 16 個脈沖，在 256 級灰度下需要 256 個脈沖，由于器件工作頻率限制， 一般只能使 LED 屏做到 16 級灰度。 另一種方法是掃描板串行傳輸的內容不是每個 LED 的開關信號而是一個 8 位二進制的亮度值。
每個 LED 都有一個自己的脈寬調制器來控制點亮時間。這樣，在一個重復點亮的周期內，每個象素點在 16 級灰度下只需要 4 個脈沖， 256 級灰度下只需 8 個脈沖，大大降低了串行傳輸頻率。
用這種分散控制 LED 灰度的方法可以很方便地實現 256 級灰度控制。 LED 顯示屏分類多種多樣，大體按照如下幾種方式分類： ① 按使用環境分為戶內 ， 戶外及半戶外 戶內屏面積一般從不到 1 平米到十幾平米 ， 點密度較高， 在非陽光直射或燈光照明環境使用，觀看距離在幾米以外，屏體不具備密封防水能力。
戶外屏面積一般從幾平米到幾十甚至上百平米，點密度較稀 （ 多為 1000-4000 點每平米 ）， 發光亮度在 3000-6000cd/ 平米 （ 朝向不同，亮度要求不同 ） ， 可在陽光直射條件下使用，觀看距離在幾 十米 以外，屏體具有良好的防風抗雨及防雷能力。 半戶外屏介于戶外及戶內兩者之間 ， 具有較高的發光亮度 ， 可在非陽光直射戶外下使用，屏體有一定的密封，一般在屋檐下或櫥窗內。
② 按顏色分為單色，雙基色，三基色（ 全彩 ） 單色是指顯示屏只有一種顏色的發光材料，多為單紅色， 在某些特殊場合也可用黃綠色 （ 例如殯儀館 ） 。 雙基色屏一般由紅色和黃綠色發光材料構成。
三基色屏分為全彩色 （full color）， 由紅色，黃綠色 （ 波長 570nm） ， 藍色構成及真彩色 （nature color）， 由紅色，純綠色 （ 波長 525nm）， 藍色構成。③ 按控制或使用方式分同步和異步 同步方式是指 LED 顯示屏的工作方式基本等同于電腦的監視器， 它以至少 30 場 / 秒的更新速率點點對應地實時映射電腦監視器上的圖像 ， 通常具有多灰度的顏色顯示能力，可達到多媒體的宣傳廣告效果。
異步方式是指 LED 屏具有存儲及自動播放的能力，在 PC 機上編輯好的文字及無灰度圖片通過串口或其他網絡接口傳入 LED 屏 ， 然后由 LED 屏脫機自動播放，一般沒有多灰度顯。
9.誰有LED顯示屏方面的知識和技術發給我謝謝
LED顯示屏系統原理及工程技術
發布時間：2004-9-5
本主題首先介紹了LED顯示屏的發展與應用概況。在第一章中敘述了LED顯示器件的基本工作原理及特性，詳細介紹了LED點陣顯示屏的具體電路和參數。第二章針對廣泛應用的圖文顯示屏，在介紹它的基本組成之后，對各部分LED顯示屏電路進行了深入的分析，并給出了完整實用的硬件電路圖和全部匯編語言程序清單。第三章的內容是圖象顯示屏，側重分析了LED顯示屏的灰度控制方法，并介紹了集成電路TLC5902的特性及應用。第四章討論了當時最先進的視頻顯示屏，就視頻信號源的組織、視頻LED顯示屏的結構、主要集成電路芯片，以及配套的應用軟件等，分別介紹了ZQL9701、DS90C031等芯片的技術特性和LEDSHOW、“LED管理工具&rdquo等軟件的使用方法。書后還附有我LED的行業標準。本書可供從事各類LED顯示屏工作的工程技術人員參考，也可作為大專院校有關專業的教書參考書或教材。
前 言
LED顯示屏是利用發光二極管點陣模塊或像素單元組成的平面式顯示屏幕。由于它具有發光率高、使用壽命長、組態靈活、色彩豐富以及對室內外環境適應能力強等優點，自20世紀80年代后期開始，隨著LED制造技術的不斷完善，在國外得到了廣泛的應用。在我國改革開放之后，特別是進入90年代國民經濟高速增長，對公眾場合發布信息的需求日益強烈，LED顯示屏的出現正好適應了這一市場形勢，因而在LED顯示屏的設計制造技術與應用水平上都得到了迅速的提高。LED顯示屏經歷了從單色、雙色圖文顯示屏，到圖象顯示屏，一直到今天的全彩色視頻顯示屏的發展過程。無論在期間的性能（提高亮度LED顯示器及藍色發光燈等）和系統的組成（計算機化的全動態顯示系統）等方面都取得了長足的進步。目前已經達到的超高亮度全彩色視頻顯示的水平，可以說能夠滿足各種應用條件的要求。其應用領域已經遍及交通、證券、電信、廣告、宣傳等各個方面。我國LED顯示屏的發展可以說基本上與世界水平同步，至今已經形成了一個具有相當發展?jié)摿Φ漠a業。應該指出的是，我國LED產業不但在應用技術上取得了巨大的成功，而且在創新能力上有出色的表現，例如北京中慶數據設備公司研制的ZQL9701超大規模芯片，就代表了當前LED顯示屏控制電路的國際水平。
與國內LED顯示屏產業的迅速發展相比，目前關于LED顯示屏的圖書資料顯得太少，不便于設計制造人員及運用維護人員的工作，由此萌發了編寫一本LED顯示屏技術用書的想法，適逢電子科技大學出版社之邀，斗膽動筆草就本書。書中分別就LED顯示屏的概況、LED顯示器件、圖文顯示屏、圖象顯示屏、視頻顯示屏等有關技術問題進行了敘述，以期使從事各類LED顯示屏工作的讀者能夠從本書中得到一些有用的材料。
由于LED顯示屏是多種綜合應用的產品，涉及光電子學、半導體器件、數字電子電路、大規模集成電路、單片機及微機等各個方路及方法還要花較大篇幅進行介紹，容易沖淡主題。反過來采用集成電路和單片機等簡單普及的刻與LED顯述硬件又有軟件。上述各個領域都自成體系，在本書中無法一一盡述，只能以顯示意直接有關的部分，而不追求各相關技術自身的完成性；二、盡量采用簡單普及的方案進不方案，可以追求相關技術的先進性。例如在一些控制電路中，能用常規集成電路實現，而又面，既示避免各個相關技術“從頭說起”的麻煩，從而達到精簡內容突出重點的目的。而不行描屏有進行討論。書中在處理相關領域技術方面采取了以下兩條對策：一、側重敘述屏為主線，介紹相關技術在LED顯示屏中的應用，不采器件的方案。
LED驅動電路概述
發布時間：2004-9-5
LED驅動電路概述
10.做LED顯示屏需要掌握哪些知識
一、框架制作：材料一般是 （1）方管或不銹鋼焊接，不銹鋼或鋁塑板包邊， （2）鋁合金型材拼裝，建議用顯示屏專用開模鋁合金，操作起來簡單方便，美觀大方，目前價格是180元/根6米。
二、模組拼裝：根據客戶要求選擇模組的規格，模組之間的連接材料一般是角鋁或角鐵，要求是 1 、模組方向正確，（單元板的后面有箭頭） 2 、拼裝整齊。 三、裝配：將拼裝好的模組按方向組裝在框架上并固定整齊。
四、接線：要求 1 、正負極不要接錯（VCC是正極 GND是負極） 2、與開關電源連接合理， 3 、注意開關電源的功率選擇及數量， 4、控制卡與模組及電源的連線。 五. 檢測電路及試燈： 第一LED網 。
