1.建筑物的定位方法有哪些
建筑物的定位是根據設計圖紙，將建筑物外墻的軸線交點（也稱角點）測設到實地，作為建筑物基礎放樣和細部放線的依據。由于設計方案常根據施工場地條件來選定，不同的設計方案，其建筑物的定位方法也不一樣，主要有以下三種情況：
1.根據與原有建筑物的關系定位

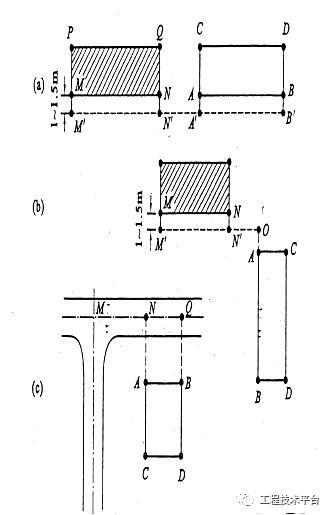

在建筑區內新建或擴建建筑物時，一般設計圖上都給出新建筑物與附近原有建筑物或道路中心線的相互位置關系，如圖9.5所示的幾種情況。圖中繪有斜線的是原有建筑物，沒有斜線的是擬建建筑物。
如圖9.5(a)所示，擬建的建筑物軸線AB在原有建筑物軸線MN的延長線上， 可用延長直線法定位。為了能夠準確地測設AB，應先作MN的平行線M′N′，即沿原有建筑物PM與QN墻面向外量出MM′及NN′，并使MM′=NN′，在地面上定出M′和N′兩點作為建筑基線。再安置經緯儀于M′點，照準N′點，然后沿視線方向，根據圖紙上所給的NA和AB尺寸，從N′點用鋼尺量距依次定出A′、B′兩點。再安置經緯儀于A′和B′點，按90o角和相關距離定出A、C和B、D點。 圖9.5
如圖9.5(b)所示，可用直角坐標法定位。先按上法作MN的平行線M′N′，然后安置經緯儀于N′點，作M′N′的延長線，并按設計距離，用鋼尺量取N′O定出0點，再將經緯儀安置于0點測設90o角，丈量OA值定出A點，繼續丈量AB而定出B點。最后在A、B兩點安置經緯儀測設90o角，根據建筑物的寬度而定出C和D點。
如圖9.5?所示，擬建建筑物與道路中心線平行，根據圖示條件，主軸線的測設仍可用直角坐標法。先用拉尺分中法找出道路中心線，然后用經緯儀作垂線，定出擬建建筑物的軸線，再根據建筑物尺寸定位。 2.根據建筑方格網定位
在建筑場地上，已建立建筑方格網，且設計建筑物軸線與方格網邊線平行或垂直，則可根據設計的建筑物拐角點和附近方格網點的坐標，用直角坐標法在現場測設。如圖9.6所示，由A、B、C、D點的坐標值可算出建筑物的長度AB=a和寬度AD=b，以及MA′、B′N和AA′、BB′的長度。測設建筑物定位點A、B、C、D時，先把經緯儀安置在方格網點M上，照準N點，沿視線方向自M點用鋼尺量取MA′得A′點，量取A′B′=a得B′點，再由B′點沿視線方向量取B′N長度以作校核。然后安置經緯儀于A′點，照準N點，向左測設90o，并在視線上量取A′A得A點，再由A點沿視線方向繼續量取建筑物的寬度b得D點。安置經緯儀于B′點，同法定出B、C點。為了校核，應用鋼尺丈量AB、CD及BC、AD的長度，看其是否等于建筑物的設計長度。 圖9.6
3.根據控制點的坐標定位
在建筑場地附近，如果有測量控制點可以利用，應根據控制點坐標及建筑物定位點的設計坐標，反算出標定角度與距離，然后采用極坐標法或角度交會法將建筑物測設到地面上。
9.2.2 建筑物的放線
建筑物的放線是指根據已定位的外墻主軸線交點樁及建筑物平面圖，詳細測設出建筑物各軸線的交點位置，并設置交點中心樁；然后根據各交點中心樁沿軸線用白灰撒出基槽開挖邊界線，以便進行開挖施工；由于基槽開挖后，各交點樁將被挖掉，為了便于在施工中恢復各軸線位置，還須把各軸線延長到基槽外安全地點，設置控制樁或龍門板，并做好標志。 1.測設建筑物定位軸線交點樁
2.建筑定位測量的方法有哪些
1.了解控制測量的目的和收集資料 主要了解測區的地理位置、形狀大小，今后發展遠景，測量成果使用的精度要求，完成任務的期限以及生產上對控制點位置、密度的要求等。
房地產測繪人員應到有關測繪業務及管理部門收集有關資料。如設計時需用的地形圖（比例尺為1/1000~1/50000），測區已有的控制成果，并到測區踏勘了解舊標石標架的保存情況，為確定布網方案、設計和施測做好一切準備工作。
2.確定布網方案 根據控制成果今后的使用要求和已收集到的測量資料及擁有的儀器設備、技術力量等條件，確定布設控制網的方案。例如是在國家水平控制網的基礎上加密還是布設獨立網；測量方法是三角測量，還是三邊測量，導線測量或GPS相對定位測量；是一次全面布設還是分區分期布設；是采用三度帶還是1.5°帶投影等等。
圖上設計宜在1:10000或1:25000的地形圖上進行：首先展繪已知點、網；按照已定的布網方案從圖上判斷點與點之間是否彼此通視，由各點組成的圖形能滿足規范所規定的精度和其他要求，布在位置也應能滿足使用要求。圖上選點后，須到實地確定，是否切實可行，為了保證控制網精度和避免返工浪費，還應該估算控制網中推算元素的精度。
此處限于篇幅不再展述，請讀者參看有關控制測量書籍。 3.編寫技術設計說明書 編寫技術設計的目的在于擬定房地產平面控制測量的實施計劃，從整體規劃上、技術上、組織上作出說明，其要點是： （1）概況內容包括設計的目的和任務；測區的地理位置；地形地貌的基本特征；測區原有成果的作業情況，成果質量情況及利用的可能性和利用方案。
（2）設計方案及其說明平面控制網的等級、圖形、密度；起算數據的確定；控制網的圖上設計及精度估計。 （3）作業方法作業的原則、方法和要求，覘標類型及埋設標石的規格，提出標志建造和委托保管的要求，提出測角，測邊儀器的檢驗，邊長、角度觀測，外業成果的記錄方法，成果檢驗和質量評估的辦法和要求等等。
（4）各種附表附圖編制工作量綜合、進程表；需用主要物資一覽表，控制網設計圖以及其他各種輔助圖表等。贊評論 necklace 回答數：325|被采納數：02015-08-19 23:34:49 建筑物的定位是根據設計圖紙，將建筑物外墻的軸線交點（也稱角點）測設到實地，作為建筑物基礎放樣和細部放線的依據。
由于設計方案常根據施工場地條件來選定，不同的設計方案，其建筑物的定位方法也不一樣，主要有以下三種情況： 1.根據與原有建筑物的關系定位 在建筑區內新建或擴建建筑物時，一般設計圖上都給出新建筑物與附近原有建筑物或道路中心線的相互位置關系。 擬建的建筑物軸線AB在原有建筑物軸線MN的延長線上， 可用延長直線法定位。
為了能夠準確地測設AB，應先作MN的平行線M′N′，即沿原有建筑物PM與QN墻面向外量出MM′及NN′，并使MM′=NN′，在地面上定出M′和N′兩點作為建筑基線。再安置經緯儀于M′點，照準N′點，然后沿視線方向，根據圖紙上所給的NA和AB尺寸，從N′點用鋼尺量距依次定出A′、B′兩點。
再安置經緯儀于A′和B′點，按90o角和相關距離定出A、C和B、D點。 可用直角坐標法定位。
先按上法作MN的平行線M′N′，然后安置經緯儀于N′點，作M′N′的延長線，并按設計距離，用鋼尺量取N′O定出0點，再將經緯儀安置于0點測設90o角，丈量OA值定出A點，繼續丈量AB而定出B點。最后在A、B兩點安置經緯儀測設90o角，根據建筑物的寬度而定出C和D點。
擬建建筑物與道路中心線平行，根據圖示條件，主軸線的測設仍可用直角坐標法。先用拉尺分中法找出道路中心線，然后用經緯儀作垂線，定出擬建建筑物的軸線，再根據建筑物尺寸定位。
2.根據建筑方格網定位 在建筑場地上，已建立建筑方格網，且設計建筑物軸線與方格網邊線平行或垂直，則可根據設計的建筑物拐角點和附近方格網點的坐標，用直角坐標法在現場測設。如圖9.6所示，由A、B、C、D點的坐標值可算出建筑物的長度AB=a和寬度AD=b，以及MA′、B′N和AA′、BB′的長度。
測設建筑物定位點A、B、C、D時，先把經緯儀安置在方格網點M上，照準N點，沿視線方向自M點用鋼尺量取MA′得A′點，量取A′B′=a得B′點，再由B′點沿視線方向量取B′N長度以作校核。然后安置經緯儀于A′點，照準N點，向左測設90o，并在視線上量取A′A得A點，再由A點沿視線方向繼續量取建筑物的寬度b得D點。
安置經緯儀于B′點，同法定出B、C點。為了校核，應用鋼尺丈量AB、CD及BC、AD的長度，看其是否等于建筑物的設計長度。
3.根據控制點的坐標定位 在建筑場地附近，如果有測量控制點可以利用，應根據控制點坐標及建筑物定位點的設計坐標，反算出標定角度與距離，然后采用極坐標法或角度交會法將建筑物測設到地面上。 9.2.2 建筑物的放線 建筑物的放線是指根據已定位的外墻主軸線交點樁及建筑物平面圖，詳細測設出建筑物各軸線的交點位置，并設置交點中心樁；然后根據各交點中心樁沿軸線用白灰撒出基槽開挖邊界線，以便進行開挖施工；由于基槽開挖后，各交點樁將被挖掉，為了便于在施工中恢復各軸線位置，還須把各軸線延長到基槽外。
